Простая тепловая электростанция своими руками

Делаем бесплатное электричество — простой самодельный генератор

Многих электриков интересует один очень популярный вопрос – как автономно и бесплатно получить небольшое количество электроэнергии. Очень часто, к примеру, при выезде на природу или походе катастрофически не хватает розетки для подзарядки телефона либо включения светильника. В этом случае Вам поможет самодельный термоэлектрический модуль, собранный на базе элемента Пельтье. С помощью такого устройства можно генерировать ток, напряжением до 5 Вольт, чего вполне хватит для зарядки девайса и подключения лампы в экстренной ситуации. Далее мы расскажем, как сделать термоэлектрический генератор своими руками, предоставив простой мастер-класс в картинках и с видео примерами!

Кратко о принципе действия

Чтобы в дальнейшем Вы понимали, для чего нужны те или иные запчасти при сборке самодельного термоэлектрического генератора, сначала поговорим об устройстве элемента Пельтье и о том, как он работает. Данный модуль состоит из последовательно соединенных полупроводников – pn переходов, находящихся между керамическими пластинами, как показано на картинке ниже.

Когда через такую цепь проходит электрический ток, происходит так называемый эффект Пельтье — одна сторона модуля нагревается, а вторая – охлаждается. Для чего это нам нужно? Все очень просто, данный эффект работает и в обратном направлении: если одну сторону пластины нагреть, а второю охладить, то можно получить электроэнергию небольшого напряжения и силы тока. Огромное преимущество данного метода в том, что можно использовать любой источник тепла, будь то костер, или горячая кружка с кипятком, остывающая плита и так далее. Для охлаждения можно применять воздух или для более мощных вариантов – обыкновенную воду, которая обязательно найдется даже в условиях похода. Далее переходим к мастер-классам, которые наглядно покажут из чего и как сделать термоэлектрический генератор своими руками.

Мастер-класс по сборке

У нас есть очень подробная и в то же время простая инструкция по сборке самодельного генератора электроэнергии на базе мини-печи и элемента Пельтье. Она пригодится каждому путешественнику в походе. Для начала Вам необходимо подготовить следующие материалы:

  • Непосредственно сам элемент Пельтье с параметрами: максимальный ток 10 А, напряжение 15 Вольт, размеры 40*40*3,4 мм. Маркировка – TEC 1-12710.
  • Старый нерабочий блок питания от компьютера (с него нужен только металлический корпус).
  • Стабилизатор напряжения, со следующими техническими характеристиками: входное напряжение 1-5 Вольт, на выходе – 5 Вольт. В данной инструкции по сборке термоэлектрического генератора используется модуль с USB выходом, что упростит и сделает безопасным процесс подзарядки современного телефона либо планшета. Эту деталь можно приобрести в магазине радиокомпонентов или в интернете.
  • Радиатор. Можно взять от процессора сразу с кулером (вентилятором), как показано на фото.
  • Термопаста, продается в компьютерном магазине.

Подготовив все материалы, можно переходить к изготовлению устройства своими руками. Итак, чтобы Вам было понятнее, как самому сделать генератор, предоставляем пошаговый мастер-класс с картинками и подробным объяснением:

  1. Разберите старый блок питания и оставьте только корпус. Он будет использоваться, как место розжига огня (так называемая печь). Будьте внимательны, даже на старых блоках питания в высоковольтной части на конденсаторах может остаться опасное для жизни напряжение. Поэтому перед работой оденьте диэлектрические перчатки, убедитесь в отсутствии потенциала на конденсаторе, для уверенности замкните его контакты, и будьте предельно осторожны во время разборки!
  2. На радиатор нанесите термопасту тонким, однородным слоем и прислоните элемент Пельтье. Устанавливать нужно маркировкой к радиатору, это будет холодная сторона. Если Вы перепутаете стороны местами, в дальнейшем нужно будет поменять полярность проводов, чтобы термоэлектрический генератор работал правильно и не испортил преобразователь. Вместо термопасты вы можете использовать специальный теплопроводный клей, это будет даже лучше: не придется дополнительно крепить радиатор к корпусу.
  3. К обратной стороне модуля прислоните корпус блока питания, как показано на фото ниже.
  4. Прикрепите радиатор к корпусу с помощью металлической проволоки.
  5. К выводам элемента припаяйте стабилизатор напряжения с выходом USB. Кстати, для этого можно сделать паяльник сделать своими руками.
  6. Аккуратно поместите 5-вольтовый преобразователь в радиаторе и переходите к испытаниям самодельного термоэлектрического генератора. Не забудьте заизолировать преобразователь с помощью изоленты.

Работает термоэлектрический генератор следующим образом: внутрь печи Вы засыпаете дрова, мелкие щепки, поджигаете их и ждете несколько минут, пока одна из сторон термоэлемента не нагреется. Параллельно можно вскипятить воду на решетке. Для подзарядки телефона нужно, чтобы разница между температурами разных сторон была около 100 о С. Если охлаждающая часть (радиатор) будет нагреваться, его нужно будет остужать – аккуратно поливать водой, поставить на него кружку с жидкостью, льдом и т.д. Лучше крепить радиатор так, чтобы его ребра были расположены вертикально, это улучшает отдачу тепла воздуху.

Читать еще:  Обшивка/отделка стен гипсокартоном своими руками

А вот и видео, на котором наглядно показывается, как работает самодельный электрогенератор на дровах:

Также можно установить на холодную сторону устройства вентилятор от компьютера, что несколько изменит его конструкцию. Давайте рассмотрим этот вариант по подробнее:

В этом случае кулер будет затрачивать небольшую долю мощности генераторной установки, но в итоге система будет работать с более высоким КПД. Помимо телефонной зарядки модуль Пельтье можно использовать в качестве источника электроэнергии для фонарика, что не менее полезный вариант применения генератора. Еще одна особенность данной конструкции — это способность регулировать высоту над огнем. Для этого автор использует деталь от CD-ROMа (на одном из фото хорошо видно, как самому можно изготовить конструкцию).

Если сделать термоэлектрический генератор своими руками по такой методике, на выходе у Вас может быть до 8 Вольт напряжения, поэтому для подзарядки телефона, нужно подключить понижающий преобразователь, который сделает на выходе стабильные 5 В.

Ну и последний вариант самодельного источника электроэнергии для дома может быть представлен такой схемой: элемент между двух алюминиевых «кирпичиков», медная трубка (водяное охлаждение) и конфорка. Как результат – эффективный генератор, позволяющий получить бесплатное электричество в домашних условиях! Например, при остывании конфорки, когда ей никто не пользуется. Или очень часто люди используют печь для обогрева, так вот часть этой энергии может пойти на зарядку вашего гаджета.

Вот мы и предоставили три простых варианта самодельного аппарата, который можно собрать из подручных средств. Теперь Вы знаете как сделать термоэлектрический генератор своими руками, на чем основан принцип работы элемента Пельтье и для чего его можно использовать!

Будет интересным к прочтению:

Тепловая мини электростанция: генератор на элементе Пельтье

Самодельная тепловая мини электростанция: генератор на элементе Пельтье — простая самоделка для зарядки телефона в походных условиях.

Самодельный генератор электрической энергии можно использовать при частых отключениях света, а также в походных условиях. Тепловая мини электростанция зарядит мобильный телефон или обеспечит дежурное освещение на светодиодах.

Материалы для самоделки:

  • Жестяная банка.
  • Радиатор охлаждения от процессора компьютера.
  • Термопаста для радиатора процессора компьютера.
  • Элемент Пельтье ТЕС1 12706.
  • Преобразователь повышающий с выходом USB (5 V).
  • Свеча.

Весь процесс изготовления мини электростанции представлен на фото.

Берём жестяную банку, вырезаем в ней дно и делаем в стенках мелкие отверстия.

Вырезаем проём для установки свечи.

Теперь нам понадобится элемент Пельтье, его принцип работы довольно прост: при нагревании одной стороны и охлаждении противоположной — вырабатывается электрический ток. Автор использовал элеменет ТЕС1 12706.

Чтобы повысить теплопроводность пластины покрываем её с обеих сторон тонким слоем термопасты.

Устанавливаем пластину на банку.

На провода нужно одеть защитные трубки из стекловолокна иначе изоляция проводов будет плавиться об горячую банку.

Сверху на элемент Пельтье устанавливаем радиатор охлаждения.

В нашем случае элемент Пельтье будет вырабатывать напряжение, около 1 вольта, для зарядки аккумулятора телефона этого мало. Поэтому мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В. Приобрести такой преобразователь можно на Алиэкспресс или в радиомагазине.

К выводам элемента Пельтье подключаем повышающий преобразователь, соблюдаем полярность.

Тестируем, вольтметр показывает практически 5 вольт, чего достаточно для зарядки телефона.

Следует помнить! Что допустимый нагрев горячей стороны элемента Пельтье ТЕС1 12706 как правило + 138 °C. Поэтому не стоит его сильно разогревать, одной свечи будет более чем достаточно, иначе его модуль может просто выйти из строя.

Вот такой простой генератор на элементе Пельтье можно сделать своими руками, самоделка пригодится в походных условиях для зарядки аккумуляторов для фонарика или телефона.

Видео, где автор самоделки демонстрирует работу своего генератора на элементе Пельтье.

Термоэлектрический генератор своими руками: схемы, проекты, принцип работы и сборка самодельного устройства (155 фото и видео)

Большинство начинающих электриков интересуется о возможности создания не затратного и автономного источника электроэнергии. Зачастую, например, выехав на пикник, рыбалку либо просто отдохнуть на свежем воздухе, критически не хватает электричества для зарядки какого-либо прибора или освещения в темное время суток.

В таких случаях может помочь самостоятельно сделанный термоэлектрический генератор, для дома такой прибор не подойдет, если только в крайних случаях.

При помощи его можно вырабатывать электрического напряжение до пяти вольт, этого будет достаточно для зарядки гаджетов и подключения лампочки.

Читать еще:  Керамогранит или керамическая плитка: что лучше для внутренней отделки?

Для визуального ознакомления с ТЭГ нужно лишь посмотреть в любых источниках фото термоэлектрического генератора.

Краткое содержимое статьи:

Что такое ТЭГ

Данное устройство, дает возможность выработать электроэнергию из энергии тепла.

Нужно пояснить, что выражение «Тепловая энергия» не совсем правильное, так как тепло, это метод отдачи, не являющийся отдельным типом энергии. Этим определением обозначают общую кинетику структурных элементов:

  • молекул;
  • атомов;
  • иных частиц, которые входят в состав вещества.

Отличие ТЭГ от ТЭС

На ТЭС применяют топливо для выделения из жидкости пара, вращающий турбину электрогенератора.

С помощью теплоэлектрического генератора электроэнергия генерируется без посреднических преобразований.

Принцип работы

В девятнадцатом веке одним ученым обнаружилось возникновение электродвижущей силы в замкнутой цепи, при изменениях температуры в среде контактировании сурьмы с проводником.

Нагревая один из контактов, возникает магнитное поле, что вызывает ЭДС. При нагревании второго контакта, поток ЭДС противоположно изменяется.

Разорвав цепь, фиксируется противоположность потенциалов на ее краях. Это и является основным принципом работы термоэлектрических генераторов.

Спустя двенадцать 12 лет другой физик выявил противоположный эффект. Пропустив ток по цепи термопары, в контактах создается перепады температур.

В принципе эти оба эффекта разные стороны одного и того же явления, дающего возможность непосредственно получить электричество из тепла.

Перспективы

В данное время продолжают ставить опыты, подбирая оптимальные термопары, позволяющие повысить коэффициент полезного действия.

Большая вероятность того, что скоро разработки усовершенствования доброкачественности термических элементов, обретут высший статус производства материала для повышения взаимодействия термопар, с применением высоких технологий:

  • нанотехнологий;
  • ям квантования и т.п.

Вполне возможен вариант изобретения совсем другого принципа, с применением нестандартных материалов.

Были попытки соединения микроскопических проводников из золота искусственно синтезированной молекулой. Этот опыт в дальнейшем вполне может добиться успеха.

Сфера применения и виды

Учитывая низкий коэффициент полезного действия для теплоэлектрического генератора существуют два обстоятельства его использования:

  • там, где отсутствуют иные источники электрической энергии;
  • в местах, обладающими избытком тепла.

Как сделать собственноручно

Далее вкратце повествуем, как сделать генератор своими руками, который можно использовать в природных условиях или обесточенных местах.

Конечно, мощность этих приборов не сравнится с радиоизотопным экземпляром, но из-за трудной доступности плутония и его вредным качествам для человеческого организма, приходится радоваться и этому.

Потребуется элемент термоэлектричества. Лучше их использовать не в единственном экземпляре, подключив параллельно, это увеличит мощность.

Однако есть большая проблема, необходимо подбирать элементы с похожими параметрами, что достаточно затруднительно либо дорого обходится, легче приобрести готовый прибор.

Используя один элемент, мощности может не хватить даже зарядить самый простой гаджет.

Еще нужен будет корпус из металла, к примеру, бывшего в употреблении и уже ненужного блока питания от персонального компьютера и элемент охлаждения процессора.

Главные нюансы сборки

Изначально нужно нанести на основание термопасту там, где предназначена фиксация основного элемента, прислонить его и прижать охлаждающей деталью. В итоге получается конструктивное изделие.

Сухой спирт, пожалуй, станет лучшим топливом для этого приспособления. Далее нужно подсоединить к сделанному прибору устройство стабилизирующие напряжение.

Схему возможно посмотреть на сайтах в интернете либо в иных источниках предлагающих эту тему.

Изделие готово, теперь осталось только произвести испытание.

Заключение

В заключении можно сказать, что изготовление данного устройства лучше доверить специалистам либо приобрести его. Попытка создать его самостоятельно может привести к неудаче.

Фото термоэлектрического генератора своими руками

Электрогенератор на дровах своими руками

Генератор на дровах своими руками. Для любителей скоротать вечерок руками — самое то!

Плюсы этого генератора:
— Топливо – всё что горит или греет.
— Выход USB 5 Вольт, 500mA.
— Не зависит от солнца, ветра и т.д.
— Простая и крепкая конструкция, которая может служить вечно.
— Можно готовить на нем еду, пока ваш телефон заряжается.
— Универсальность.
— Может собрать любой у себя дома за 1 вечер (даже работник АвтоВАЗа=)).
— Дешевизна конструкции.
Изобрел не я, есть коммерческие экземпляры, которые на много лучше моего. Например, BioLite CampStove, его цена 7900 руб. Мой экземпляр сделан на скорую руку для написания этой статьи и дальнейших экспериментов.
Основой является элемент Пельтье. Это термоэлектрический модуль, используемый в кулерах для воды и переносных холодильниках, так же его применяют для охлаждения процессора. При подаче на него напряжения, одна сторона охлаждается, а другая нагревается. Мы же наоборот будем греть одну сторону, чтобы получить электричество.
Главный принцип в том чтобы одна сторона нагревалась, а другая оставалась неизменной, для максимальной эффективности нужен перепад температур в 100 градусов по Цельсию.

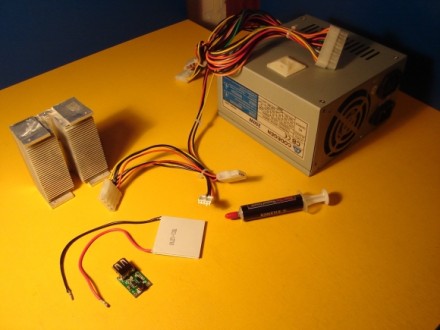

Нам понадобится:
— Элемент Пельтье
Я использовал TEC1-12710, его характеристики:

— Не нужный блок питания от компа
Любой, даже тот, который сгорел, и выгорело всё кроме корпуса
— Стабилизатор напряжения
DC-DC Boost Module, Входное напряжение 1-5 Вольт, на выходе всегда 5В.
— Радиатор (чем больше, тем лучше), желательно с кулером на 5В, т.к. радиатор будет постепенно нагреваться. Зимой это не грозит, так как можно поставить радиатор на лед.
— Термопаста
— Набор инструментов

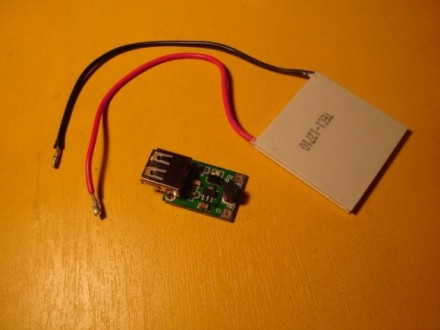

Основные элементы — это модуль Пельтье и преобразователь. С их характеристиками можете поэкспериментировать.
Модуль TEC1-12710, рассчитан на 10 А (есть меньше, есть больше). Но более мощные будут большего размера. Чем больше сила тока, тем он эффективней и дороже. Я купил на Dx.com примерно за 250 руб. У нас в магазинах электроники такой стоит около 1500 руб.
Модуль рассчитан на максимальное напряжение 12В, но столько он не выдает из-за низкого КПД, когда мы используем его в обратном направлении, т.е. на получение тока.

Читать еще:  Прибор для проверки любых транзисторов

Для того чтобы было стабильно 5 вольт и устройства заряжались безопасно, нужен повышающий стабилизатор. Он начинает выдавать 5 Вольт, когда на элементе Пельтье еще только 1. О том, что всё готово к зарядке, можно узнать по горящему светодиоду на модуле.
Можете собрать свой, я же решил довериться китайцам, они предлагают готовый модуль с USB выходом, за 80 руб. на том же сайте.

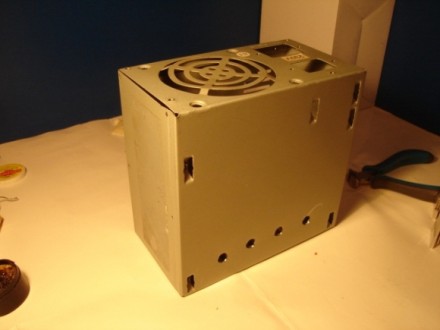

Распотрошим наш блок питания. Мне пришлось сделать дополнительные дырки для лучшей циркуляции воздуха (блок питания попался очень уж древний).

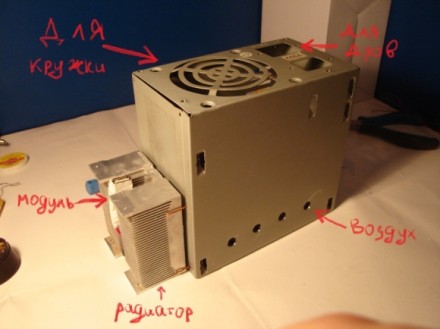

Главный принцип в том, чтобы воздух засасывало снизу, и выходил он через верх. Проще говоря, нужно сделать обычную печку. Не забудьте предусмотреть отверстие для подкидывания щепок и подставку под котелок или кружку для кипячения воды, если вам это нужно.

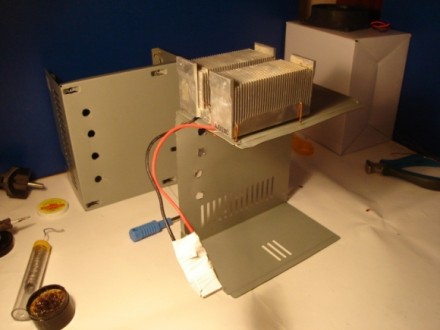

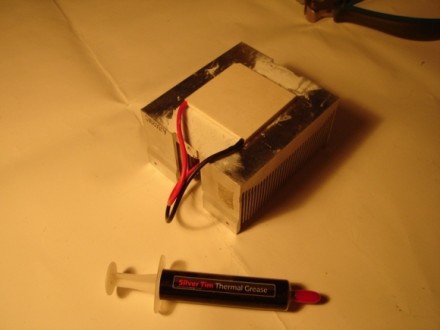

Далее к ровной стенке нужно прикрепить модуль Пельтье с радиатором, предварительно равномерно нанеся термопасту. Чем плотнее контакт, тем лучше. Та сторона, где написана модель – холодная, именно к ней мы прикладываем радиатор. Если вы перепутали, модуль не будет выдавать напряжение, в этом случае нужно просто поменять провода местами.

Припаиваем повышающий преобразователь, и находим, куда его спрятать. Можно вообще оставить его висеть на проводах, но обязательно нужно заизолировать, например, одеть на него термоусадку.

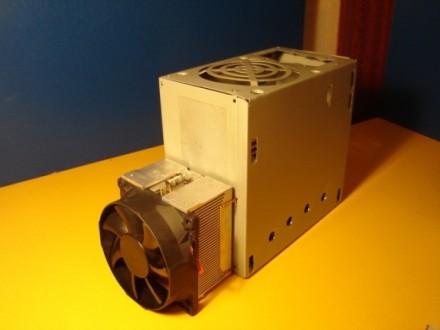

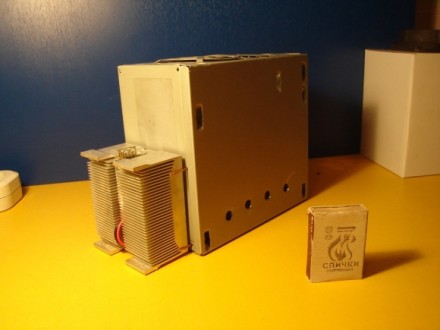

Собираем всё вместе. Вот что должно получиться:

Как это работает?
Закидываем внутрь ветки, щепки, в общем, всё то, что горит. Затем разжигаем. Огонь нагревает стенки печки и элемент Пельтье, который на одной из этих стенок. Другая сторона элемента, которая на радиаторе, остается при уличной температуре. Чем больше разница температур, тем больше мощность, но не переборщите.
Максимальная эффективность достигается уже при разнице в 100 градусов. Со временем радиатор начинает нагреваться, и его нужно будет охлаждать. Можно подбрасывать снег, поливать водой, поставить радиатором на лед или в воду, поставить на него кружку с холодной водой. Вариантов много, самый простой это кулер, он будет забирать часть мощности, но за счет охлаждения общий результат не измениться.

НЕ допускайте воздействие больших температур на элемент, он может перегореть и сгореть. В документации указана максимальная температура 180 °С, но особо беспокоится не стоит, с хорошим охлаждением и на простых дровах ничего с ним не будет.
Если вы не будете ленится и всё правильно сделаете, то получите вот такую простую щепочницу на которой можно подогревать еду, кипятить, воду и одновременно заряжать свои гаджеты.

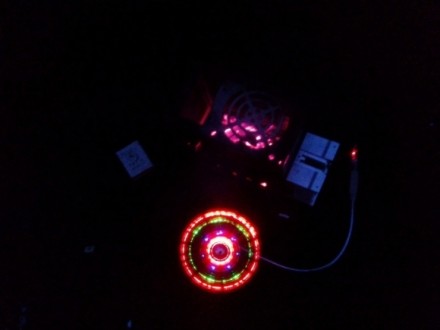

Её можно использовать дома, если отключили электричество, поставив внутрь свечку. Кстати если подключить к ней светодиоды, но свет будет на много ярче чем от самой свечки.
В любом месте где можно найти что-то горящее, у вас будет электричество, тепло и возможность удобно готовить еду, расходуя меньше горючего по сравнению с костром.

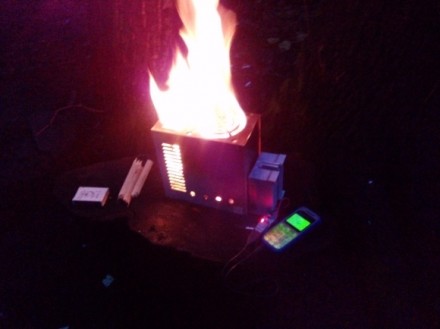

Пошел после работы в лес, солнце почти село, хворост мокрый, но печь оправдала себя на 100%.

Результат превзошёл все мои ожидания. Сразу после разгорания щепок, загорелся индикатор, я подключи телефон и он начал заряжаться. Зарядка шла стабильно.
Преобразователь вообще не напрягался. Еще я брал с собой охлаждающую подставку для ноутбука, на ней 2 кулера и светодиоды, должно прилично потреблять. Подключил, всё крутится, светится, ветерок дует. Брал еще USB вентилятор, подключил в конце, когда остались одни угли. Всё отлично крутится, даже не знаю что еще можно попробовать.
Результат:
Всё прекрасно работает выдает свои пол Ампера. Все таки нужен кулер, т.к. за пол часа радиатор нагрелся порядка 40 градусов, летом это будет еще больше. Пускай крутиться себе.
Языки пламени вырываются высоко вверх, мне лично такого костра не надо, буду закрывать часть отверстий, чтобы горело медленней.
Буду делать все по новой, возьму за основу стандартную щепочницу которую делают из консервных банок, но сделаю из метала потолще и прямоугольной формы. Куплю хороший радиатор с кулером подходящей формы и постараюсь сделать разборный вариант, чтобы при переноске занимало меньше места.
