Простой регулятор температуры паяльника

Простой регулятор температуры паяльника

Для приличного качества проведения паяльных работ, домашнему мастеру, и тем более радиолюбителю, пригодится простой и удобный регулятор температуры жала паяльника. Впервые схему устройства, я увидел в журнале «Юный техник» начала 80-х, и собрав несколько экземпляров, использую до сих пор.

Для сборки устройства потребуются:
-диод 1N4007 или любой другой, с допустимым током 1А и напряжением 400 – 600В.
-тиристор КУ101Г.
-электролитический конденсатор 4,7 микрофарад с рабочим напряжением 50 – 100В.
-сопротивление 27 – 33 килоом с допустимой мощностью 0,25 – 0,5 ватт.
-переменный резистор 30 или 47 килоом СП-1, с линейной характеристикой.

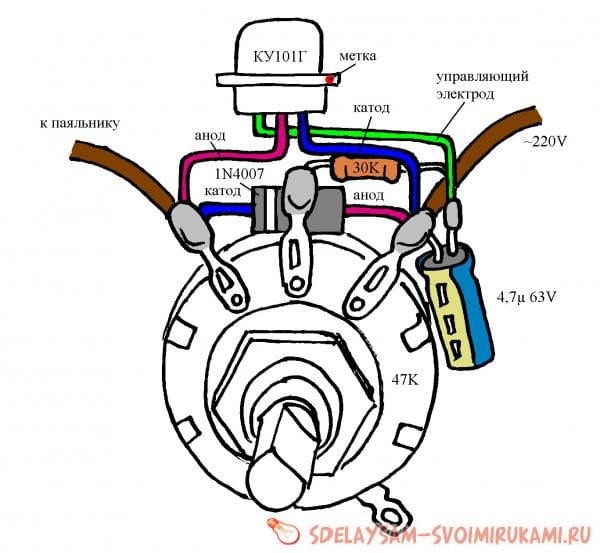

Для простоты и наглядности я нарисовал размещение и взаимное соединение деталей.

Перед сборкой необходимо изолировать и отформовать выводы деталей. На выводы тиристора надеваем изоляционные трубочки длинной 20мм., на выводы диода и резистора 5мм. Для наглядности можно использовать цветную ПВХ изоляцию, снятую с подходящих проводов, или присаживаем термоусадку. Стараясь не повредить изоляцию загибаем проводники, руководствуясь рисунком и фотографиями.

Все детали монтируются на выводах переменного резистора, соединяясь в схему четырьмя точками пайки. Заводим проводники компонентов в отверстия на выводах переменного резистора всё подравниваем и припаиваем. Укорачиваем выводы радиоэлементов. Плюсовой вывод конденсатора, управляющий электрод тиристора, вывод сопротивления, соединяем вместе и фиксируем пайкой. Корпус тиристора является анодом, для безопасности, изолируем его.

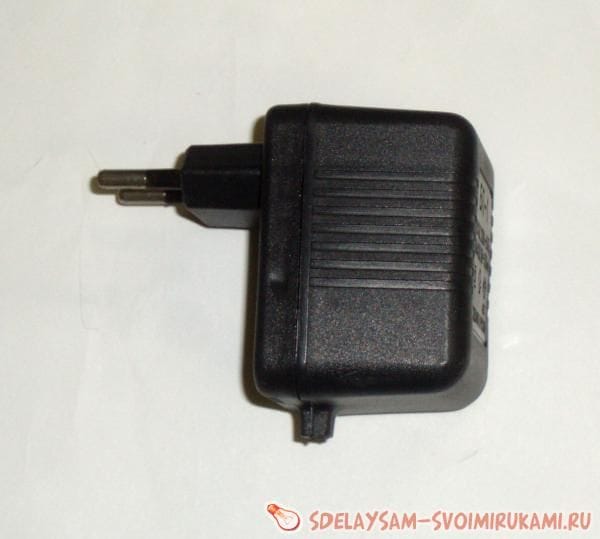

Для придания конструкции законченного вида, удобно воспользоваться корпусом от блока питания с сетевой вилкой.

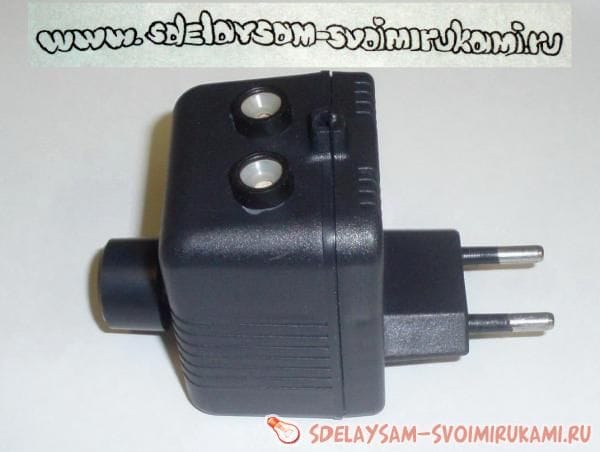

На верхней грани корпуса сверлим отверстие диаметром 10 мм. В отверстие вставляем резьбовую часть переменного резистора и фиксируем его гайкой.

Для подключения нагрузки я использовал два разъёма с отверстиями под штыри диаметром 4 мм. На корпусе размечаем центры отверстий, с расстоянием между ними 19 мм. В просверленные отверстия диаметром 10 мм. вставляем разъёмы, фиксируем гайками. Соединяем вилку на корпусе, выходные разъёмы и собранную схему, места пайки можно защитить термоусадкой. Для переменного резистора необходимо подобрать ручку из изоляционного материала такой формы и размера, чтобы закрыть ось и гайку. Собираем корпус, надёжно фиксируем ручку регулятора.

Проверяем регулятор, подключив в качестве нагрузки лампу накаливания 20 — 40 ватт. Вращая ручку, убеждаемся в плавном изменении яркости лампы, от половины яркости до полного накала.

При работе с мягкими припоями (например ПОС-61), паяльником ЭПСН 25, достаточно 75% мощности (положение ручки регулятора примерно посередине хода). Важно: на всех элементах схемы присутствует напряжение питающей сети 220 вольт! Необходимо соблюдать меры электробезопасности.

Пять способов регулировки температуры паяльника

Для выполнения различных электромонтажных работ, сборки электронных схем очень часто используется такой инструмент, как электропаяльник. Простейший его вид, который можно приобрести в любом хозяйственном магазине, имеет, как правило, элементарную конструкцию.

В нее входят нагревательный элемент, жало, рукоятка, чаще деревянная, и питающий кабель или шнур. В некоторых вариантах паяльник может комплектоваться несколькими сменными жалами.

Мощность такого паяльника фиксированная, чаще всего 40 или 60 Ватт. Но удобнее пользоваться инструментом с возможностью регулировки мощности. Такие модели тоже выпускают, хотя стоят они дороже.

Для чего повышать мощность

Чтобы выполнять паяльные работы, требуются инструменты с различными параметрами. При этом иметь несколько паяльников с разной мощностью и, соответственно, с разной температурой нагрева жала, нецелесообразно.

Читать еще:  Простой сварочный аппарат из микроволновки

При монтаже компонентов на плату требуется температура жала, достаточная для прогрева выводов и плавления припоя. Увеличенные значения температуры могут привести к сгоранию отдельных элементов, отклеиванию токопроводящих дорожек от платы, повреждению изоляции проводов.

В то же время использование паяльника с меньшей мощностью, а значит и с меньшей температурой нагрева жала, позволяющей достигнуть заданного значения, принуждает увеличивать время воздействия на детали и припой.

В результате от длительного нагрева компоненты выходят из строя, а изоляция может со временем растрескиваться из-за потери механических свойств.

Вывод: при пайке, если требуется прогрев больших площадей и массивных деталей, необходимо повышать не температуру, а мощность паяльника, сократив до возможного минимума время контакта жала с выводами детали.

При этом припой должен расплавиться и обеспечить надежный контакт с деталью, которая при таком режиме не подвергнется перегреву.

Управление нагревом

Чтобы нагреть массивную деталь до нужной температуры, необходимо и такое же массивное жало паяльника, чтобы скорость нагрева была выше скорости теплоотвода детали.

Инструментом, который справится одновременно с поставленными выше задачами, является достаточно мощный паяльник с регулировкой температуры.

То есть максимальной мощности паяльника должно быть достаточно для разогрева крупных выводов, а температура должна регулироваться в некоторых пределах и выбираться в соответствии с условиями работ.

Тогда массивное жало будет обладать большей тепловой инерцией и нагреет деталь до необходимой степени, без риска ее перегрева.

Существует несколько способов регулировки температуры паяльника:

  • максимальный-минимальный нагрев (простейший переключатель);
  • регулировка диммером;
  • применение управляющих микросхем в рукоятке прибора;
  • внешний блок управления;
  • применение фена.

Используя паяльник с регулировкой помимо преимуществ, описанных выше, можно значительно сэкономить на потребляемой электроэнергии при больших объемах выполняемых работ, продлить срок службы прибора, благодаря меньшему времени работы его на максимальной мощности, уменьшить количество вредных веществ, выделяемых при пайке с высокой температурой.

Переключатели и диммеры

Простейшая регулировка температуры применена в паяльниках с переключателем, допускающим всего два положения, а соответственно и два значения температуры.

При минимальном значении паяльник, установленный на подставке, просто поддерживает жало в нагретом состоянии, а при нажатии на клавишу или кнопку, жало нагревается до максимальной температуры, при которой и производится пайка.

Очевидно, что из преимуществ, описанных выше, такой паяльник обладает только возможностью экономить электроэнергию. Главная же задача регулировки – производство качественного и безопасного монтажа компонентов – остается невыполнимой.

Вторая разновидность паяльников с регулировкой – диммируемые. Их конструкция предполагает включение в разрыв питающего кабеля диммера – устройства, ограничивающего потребление электроэнергии паяльником.

При этом действительно появляется возможность регулировки температуры жала, но делается это за счет падения напряжения в диммере.

Соответственно, ни о какой экономичности такой схемы не может быть и речи. Но цена таких устройств довольно низкая и может сыграть решающую роль при выборе.

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Читать еще:  Ремонт и реставрация старой мебели своими руками: перетяжка, покраска, обновление

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза.

Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Регулятор температуры своими руками

При наличии достаточных знаний, навыков и подходящих материалов, можно обычный паяльник мощностью 60 Ватт превратить в устройство, в котором будет возможна регулировка температуры жала, и будет обеспечиваться полноценный и качественный монтаж радиокомпонентов.

Чтобы осуществить это, понадобится небольшая доводка инструмента. Для этого можно использовать схемы регулировки, собранные на доступных радиодеталях отечественного производства.

Для сборки простейшего регулятора температуры можно воспользоваться схемой с переменным резистором из серии СП-1, тиристором КУ101Г, любым диодом, рассчитанным на ток не менее 1 А.

Схему собирают прямо на корпусе переменного резистора, не изготавливая платы. Для размещения устройства можно применить корпус от любого блока питания подходящих размеров. В результате получится устройство, в котором штатный паяльник питается от сети через регулятор напряжения, находящийся в штепсельном разъеме.

Такой регулятор температуры может быть использован при работе паяльником с невысокой мощностью до 60 Ватт.

Для регулировки температуры при использовании паяльника большей мощности применяют устройство посложнее.

Оно также собирается на деталях и компонентах отечественного производства. Эту схему собирают на плате и помещают в подходящий по размерам корпус.

Регулировка осуществляется переменным резистором R2 в диапазоне от 50% до 100% мощности подключенного прибора. Схема выдержит нагрузку до 300 Ватт. Этого для использования бытового паяльника будет более чем достаточно.

Простой регулятор температуры паяльника Своими руками

Для качественной пайки нужен качественный инструмент. Паяльные станции это хорошо, но больно уж дорого. Человеку, который только начал осваивать новый для себя навык, это не всегда приемлемо.
Однако хороший паяльник необходим, и мы подскажем, как сделать простой регулятор температуры паяльника, — т.е. оснастим его характеристикой присущей для профессионального инструмента.

Зачем нужен регулятор температуры?

Схема регулятора температуры

Температурный регулятор, а если точнее, то регулятор мощности, нужен для поддержания определённого температурного режима на жале паяльника. Это нужно для того, чтобы регулировать и подбирать подходящую температуру для припоя, — t плавления у разных сплавов отличается.

Также регулятор поможет бороться с перекаливанием жала паяльник. Напряжение в нашей электросети варьируется в большом диапазоне, — утром паяльник жжёт, а вечером почти не греет. Так если происходит чрезмерный нагрев, то жало быстро «перегорает», т.е. его приходится чаще править, — зачищать и заново лудить.

Способ №1 – изготовление регулятора с нуля

Наглядная схема регулятора

В начале статьи была показана элементарная схема вполне надёжного и удобного регулятора.

Для изготовления понадобится:

  • тиристор
  • диод на 1 А 400-600 В
  • конденсатор 50-100 В на 4,7-5 мкФ
  • резистор 30 кОм
  • резистор регулируемый 47 кОМ

Все элементы базируются на переменном резисторе. Тиристор изолируется термоусадкой.

Готовое устройство помещают в корпусе блока питания, какие бывают для зарядки телефонов.

Способ №2 – диммер в качестве регулятора

Диммер — регулятор напряжения

Это решение весьма удачное не только для новичков. Диммеры – регуляторы напряжения для ламп накаливания. В связи с постепенным отказом от ламп накаливания эти устройства становятся не нужными. Можно дать им вторую жизнь, — они также хорошо регулируют напряжение 220В. А подключить его к паяльнику сможет абсолютно любой.

Читать еще:  Вязание снежинки крючком

Кстати, цена на дешевые диммеры около 300 рублей.

Монтаж регулятора температуры прост – последовательное подключение к паяльнику. Для этого можно использовать корпус удлинителя на две розетки.

Последовательное подключение к любому контакту

Вращая ручку диммера, происходит изменение питающего паяльник напряжения. Для удобства использования на его корпусе наносят метки оптимальных температур.

Можно выставить даже ждущий режим

Также корпус переноски с диммером можно оборудовать струбциной для крепления регулируемой розетки на верстак.

Крепления для стола

Компактно, удобно и надёжно.

Всегда под рукой и не мешает

Если вам понравилась наша статья, поставьте лайк

✔️ Подписывайтесь на канал , чтобы не пропустить ничего интересного!⚡

Простой регулятор температуры паяльника

Для того, чтобы упростить проведение паяльных работ и улучшить их качество домашнему мастеру или радиолюбителю может пригодится простой регулятор температуры для жала паяльника. Именно такой регулятор и решил собрать для себя автор.

Впервые схема подобного устройства была замечена автором в журнале «Юный техник» начала 80-х годов. По данным схемам автор собрал несколько экземпляров таких регуляторов и пользуется ими до сих пор.

Для сборки устройства регулирования температуры жала паяльника автору понадобились следующие материалы:
1) диод 1N4007, хотя подойдет и любой другой, для которого допустима сила тока 1 А и напряжение 400-60 В
2) тиристор КУ101Г
3) элетролитический конденсатор 4.7 мкф рабочее напряжение которого от 50 В до 100 В
4) резистор 27 – 33 кОм, мощность которого от 0,25 до 0,5 ватт
5) переменный резистор 30 или 47 кОм СП-1 с линейной характеристикой
6) корпус блока питания
7) пара разъемов с отверстиями под штыри диаметром 4 мм

Описание изготовления устройства для регулирования температуры жала паяльника:

Для того, чтобы лучше понять схему устройства, автор нарисовал каким образом осуществляется размещение деталей и их взаимное соединение.

Затем автор соединил вместе выводы сопротивления, управляющего электрода тиристора и плюсовой провод конденсатора и зафиксировал их при помощи паяльника. Так как корпус тиристора является анодом, то автор решил изолировать его для безопасности.

Чтобы придать конструкции готовый вид, автор воспользовался корпусом блока питания с сетевой вилкой. Для этого было просверлено отверстие на верхней грани корпуса. Диаметр отверстия составил 10 мм. В это отверстие была установлена резьбовая часть переменного резистора и зафиксирована при помощи гайки.

Чтобы подключать нагрузку автор использовал два разъёма с отверстиями под штыри диаметром 4 мм. Для этого на корпусе были размечены центры отверстий расстояние между которыми 19 мм, и в просверленные отверстия диаметром 10 мм установлены разъемы, которые автор так же зафиксировал гайками. Далее автор соединил вилку корпуса собранную схему и выходные разъемы, а места спайки защитил с помощью термоусадки.

После чего приступил к тестированию устройства. В качестве нагрузки для тестирования регулятора автор использовал лампу накаливания 20-40 Ватт. Важно, чтобы при вращении ручки яркость лампы изменялась достаточно плавно. У автора получилось добиться изменения яркости лампы от половины до полного накала. Таким образом при работе с мягкими припоями, к примеру ПОС-61, используя паяльник ЭПСН 25, автору достаточно 75 % мощности. Для того чтобы получить такие показатели ручка регулятора должна быть расположена примерно на середине хода.

Автор напоминает, что так как на всех элементах этой системы присутствует напряжение от питающей сети 220 вольт, то очень важно соблюдать все необходимые меры безопасности при работе с устройством.
