Самодельный квадрацикл на базе мотоцикла Урал

Самодельный квадроцикл из Урала

Сегодня для того, чтобы сделать квадроцикл своими руками, вам не потребуется наличие глубоких инженерных знаний и большие суммы денег. Все что требуется, это примерное представление внешнего вида квадроцикла. Вся информация по технической части находится в нашей статье, из которой вы узнаете, как сделать самодельный квадроцикл из Урала.

Необходимые запчасти и инструменты

В сегодняшней статье мы разберем процесс изготовления заднеприводного квадроцикла, так как данный вариант является наиболее простым. Для работы нам понадобится:

  • Мотоцикл Урал в рабочем состоянии
  • Пара передних ступиц, исключительно от автомобиля с задним приводом
  • Рулевая поперечная тяга
  • Рычаги передней подвески
  • Карданный вал либо полуось
  • Задний мост
  • Толстостенная труба

Сразу стоит сказать, что передние ступицы и задний мост лучше всего брать от одного и того же автомобиля. В таком случае, вам не придется подгонять диски под крепежные отверстия. Для квадроцикла из Урала отлично подойдут ступицы и мост от классических Жигули или Москвича.

Также в процессе изготовления самодельного квадроцикла из Урала, понадобится много инструментов. Поэтому помимо отверток, гаечных ключей и молотков необходимо подготовить сварочный аппарат и болгарку.

Задняя подвеска

Первое, с чего нужно начать, это полная разборка мотоцикла. На начальном этапе нам понадобится только рама, без амортизаторов и руля. Как только Урал был разобран, необходимо определиться с типом подвески и найти соответствующие чертежи квадроцикла из Урала. В качестве подвески для квадроцикла можно использовать один из перечисленных вариантов:

  • Жесткая подвеска, не имеющая амортизаторов
  • Подвеска на амортизаторах с пружинами
  • Подвеска на рессорах

Данный тип является наиболее простым в исполнении, так как не придется ставить дополнительные элементы подвески. Для изготовления жесткой подвески, не имеющей амортизаторов, нам необходимо удлинить раму. Для этого, при помощи болгарки отрезается задняя часть рамы, в том числе и маятниковая вилка, а затем к оставшейся части привариваются толстостенные трубки, диаметр которых должен составлять примерно ¾ дюйма. Остается лишь приварить мост, для чего желательно использовать укосины и косынки. Использование данных запчастей в конструкции квадроцикла, повышается надежность подвески, что крайне важно.

На данном этапе работ стоит отметить, что на выходе с коробки передач мотоцикла Урал, получается обратное направление вращения, а, следовательно, перед установкой автомобильный мост нужно перевернуть. В противном случае, получится квадроцикл, который ездит не вперед, а назад.

Подвеска с амортизаторами

Такая подвеска более практична и комфортна, так как такие квадроциклы вряд ли будут использоваться для езды по ровным дорогам. Чтобы установить на будущий квадроцикл подвеску с амортизаторами, заднюю часть резать не придется. Также на месте остаются задний маятник и сайлент блоки. Процесс сборки начинается с приваривания моста к вилке. При этом, нужно обязательно с помощью широких косынок укрепить шов, который в противном случае, при эксплуатации просто вырвет.

В отличие от жесткой подвески, подвеска с амортизаторами требует применение полуоси от автомобиля, например, от ВАЗ 2108 или Оки. Карданный вал будет здесь не уместен только потому, что его крестовины технически не смогут передать крутящий момент под большим углом. Что касается пружин, то в большинстве чертежей квадроцикла из Урала, они остаются на прежнем месте.

Подвеска на рессорах

Такой тип подвески на самодельных квадроциклах встречается редко, и уместен лишь в том случае, если на квадроцикле планируется перевозить что-то тяжелое, а вдобавок ко всему будет использоваться кузов.

В первую очередь варится рама кузова. В связи с тем, что на нее пойдет большая нагрузка, рама должна быть сварена из толстостенных квадратных труб. Отлично подойдет сечение 70×40. По ширине рама должна соответствовать размерам моста, а по длине быть не короче рессоры. После того, как получился готовый кузов, остается приварить его к раме квадроцикла. Для этого нужно использовать укосины, тем самым обеспечивая высокую жесткость конструкции.

Вполне логично, что база квадроцикла с подвеской на рессорах будет гораздо больше, чем вышеперечисленные варианты, ввиду того, что задний мост расположен дальше. Однако это дает некое преимущество – можно использовать карданный вал от автомобиля, но он должен быть укороченным. Затем остается подсоединить один конец кардана к коробке передач, при помощи резиновой муфты, а другой – к мосту, через крестовину шарнира.

Передняя подвеска самодельного квадроцикла из урала

С передней подвеской все намного проще. Как правило, на всех самодельных квадроциклах она одинакова, поэтому найти чертежи в интернете не составит большого труда. Вообще, вы сможете сделать квадроцикл из Урала гораздо быстрее, если под рукой будут лежать необходимые чертежи, поэтому советуем сразу распечатать несколько штук.

Итак, чтобы сделать переднюю подвеску, нужно опять удлинять раму мотоцикла, но на этот раз – спереди. Делается это не только для увеличения габаритов квадроцикла, но и для того, чтобы передние колеса не терлись о двигатель и его цилиндры. При удлинении рамы необходимо все правильно рассчитать и установить маятниковые рычаги в наиболее подходящем месте.

Читать еще:  Какой бензин лучше заливать в бензопилу

Также, чтобы повысить проходимость, вы можете самостоятельно удлинить рычаги подвески, что даст увеличение клиренса. Затем необходимо изготовить рулевую колонку, для производства которой можно применить кардан от Урала. К нему снизу нужно приварить пару рулевых сошек, каждая из которых будет относиться к собственной рулевой тяге. Последний шаг – крепление ступиц при помощи заводских шаровых от мотоцикла Урал.

Мы разобрали все виды подвески, которые можно применить для самодельного квадроцикла из мотоцикла Урал. Остается поставить на раму силовой агрегат и подсоединить его к выбранной подвеске. Так как процесс доработки внешнего вида дело сугубо индивидуальное, мы не стали рассказывать об этом процессе. Следует сказать лишь то, что для квадроцикла обязательно придется приварить крылья, так как из-под автомобильных колес будет лететь много грязи и пыли. Теперь вы знаете как сделать квадроцикл из Урала.

Самодельный квадроцикл из Урала — видео

Как сделать квадроцикл из «Урала»?

Сейчас все чаще старые мотоциклы, изготовленные еще в СССР, становятся вторсырьем. Содержание основной массы устаревшей мототехники требует больше денежных средств, чем хочется их владельцам, а отдельные средства передвижения находятся в автогаражах и попросту ржавеют. Еще два фактора, из-за которых мотоциклы типа «Урал» не эксплуатируются, – это их громоздкость и повышенный уровень шума (на подобном далеко попросту не уедешь). Отдельные умельцы берутся за переустройство стареньких мотоциклов и своими руками сооружают превосходные квадроциклы. Одна из наиболее востребованных и подходящих модификаций для переделки – «Урал». В данной статье будет рассмотрена пошаговая инструкция создания квадроцикла на базе этого образца.

Инструменты и материалы

Стоит сказать, что самостоятельная сборка квадроцикла – дело весьма хлопотное. Для его прокачки будет нужно обратиться за поддержкой к профессионалам, понадобятся: токарь, электрик и электрогазосварщик. Разумнее переднюю систему подрессоривания сделать независимой, нежели собирать самодельный полноприводной мотовездеход из «Урала» 4х4. Иначе управление способно создавать проблемы. Получается так, что для достижения полного привода понадобится добавить в конструкцию редуктор, что повлечет за собой увеличение массы агрегата. Для создания заднеприводной структуры необходимо приготовить:

  • работоспособный мотоцикл «Урал»;
  • поперечную рулевую тягу;
  • одну пару передних ступиц от заднеприводной автомашины;
  • рычаги передней подвески;
  • полуось (приводной вал) или карданную передачу (кардан);
  • толстостенную трубу из легкого сплава;
  • задний мост.

Следует сказать, что передние ступицы и задний мост необходимо брать от одной автомашины. Это даст возможность исключить процедуру подгонки дисков под крепежные отверстия. Данные компоненты желательно заимствовать у ВАЗа либо Москвича. При работе понадобится следующее:

  • сварочный аппарат;
  • угловая шлифовальная машинка (болгарка);
  • электродрель;
  • приспособление для гибки труб;
  • измерительный и слесарный инструментарий;
  • комплект гаечных ключей;
  • краскораспылитель.

Изготовление

Первым шагом в процессе создания квадроцикла будет изготовление подвески. В первую очередь старое средство передвижения понадобится разобрать. Раму агрегата необходимо освободить от всех составных частей, необходимо демонтировать руль и амортизаторы. Неплохо бы заблаговременно определить, какая разновидность подвески будет установлена на квадроцикл из «Урала», к примеру:

  • рессорная подвеска (система подрессоривания);
  • жесткая система без амортизатора;
  • система подрессоривания с пружинными амортизаторами.

Разумеется, оптимальным вариантом будет подвеска с амортизаторами на пружинах. Их можно позаимствовать у старенького мотоцикла. Поскольку агрегат будет 4-колесным, недостающие компоненты потребуется приобрести дополнительно. Подвеска в данном варианте будет иметь вид буквы «А».

Необходимо грамотно рассчитать массу будущего мотовездехода. И тогда амортизаторы обеспечат размеренность хода при езде по жесткому бездорожью.

Второй шаг – рама. Рама должна быть собрана таким образом, чтобы на ней было возможно закрепить двигатель. Впереди он будет располагаться либо позади – не имеет значения, главное, чтобы был основательно зафиксирован. Здесь имеется 2 варианта:

  • создавать новую раму из труб с самого начала – для этого необходимо иметь оснащение, дающее возможность гнуть материал;
  • взять за основу раму от мотоцикла, удалить бесполезное и добавить нужное.

Профессионалы рекомендуют применять рамы от «Урала» и автомашины «Ока», они наилучшим образом поддаются модификации. В случае с применением рамы от «Урала» с дополнительным каркасом из труб данная конструкция будет реализована значительно проще. Все объясняется тем, что рама мотоцикла будет уже с подготовленной коробкой передач, мотором и остальными компонентами (без лишней сварки), а вспомогательный каркас будет удерживать непосредственно управляющего техникой и колеса.

Если нет мотоциклетной рамы, применяйте стандартные схемы и делайте раму мотовездехода из металлических труб и металлопрофиля.

Сварить раму для мотовездехода вы сможете, предварительно изучив схему с размерами, указанную ниже. А также можете проконсультироваться с механиком либо сварщиком, который сможет быстро и на профессиональном уровне сварить вам все элементы.

Как видите, изображенная на чертеже рама мотовездехода вполне стандартная и имеет несложную конструкцию, самое важное – все процессы проделать грамотно.

Внимание! До того как делать конечный вариант рамы, необходимо выполнить точечную сварку и сверить получившуюся конструкцию с чертежами. Если все в порядке – можно проварить капитально.

Двигатель и силовая передача (трансмиссия)

Двигатель от «Урала» в большинстве случаев используют при изготовлении самодельных мотовездеходов. Данный мотор в достаточной степени мощный и выносливый, что гарантирует мототехнике высокую функциональность. Такой мотовездеход можно будет использовать как для перемещения по бездорожью, так и в домашнем хозяйстве.

Необходимо заметить, что мотор «Урала» довольно мощный. Это 4-тактный 2-цилиндровый двигатель с объемом 750 см3 и мощностью 41 лошадиная сила.

При сборке желательно использовать не только мотор от мотоцикла «Урал», но и его силовую передачу. В такой ситуации система будет функционировать согласованно. У этого мотоцикла коробка передач имеет 4-и ступени переключения скоростей, а также задний ход. В стандартной комплектации также имеется карданный вал заднего колеса.

Читать еще:  Поделки для дедушки на День рождения, 23 февраля, Рождество - интересные мастер-классы и фото идеи

Руль от мотоцикла «Урал» также используется в конструкции, только будет нужно осуществить определенные доработки. Необходимо добавить приводы, которые теперь станут вращать 2 колеса. Конструкцию дополняют рычагами, шаровыми опорами, которые заимствуют у автомашины. Дополнительные элементы также можно приобрести в специальной торговой точке. В процессе сборки необходимо добиться высокой точности и комфортабельности руля будущего мотовездехода.

Колеса

Колеса также рекомендуется взять со старой автомашины. Они обладают достаточной шириной, что дает возможность обеспечить превосходную устойчивость и проходимость, в том числе и в условиях очень плохой дороги. Диаметр колес может быть довольно большим, поскольку мотор от «Урала» наделен хорошей мощностью.

Он даст возможность развить приличную скорость даже в случае увеличенной нагрузки.

Кузов и электропроводка

На собранную раму монтируется навесное оснащение, топливный бак и остальные компоненты конструкции. Каждый узел необходимо основательно закрепить на подготовленной площадке. Самое главное, чтобы после сборки средство передвижения оставалось устойчивым.

Для большинства обладателей мототехники имеет большое значение внешний облик квадроцикла – он должен быть колоритным. Следовательно, дизайн необходимо обдумать заблаговременно – до начала сборочных работ. Потребуется инсталлировать место для водителя, приборы освещения. Фары и поворотники также заимствуются у мотоцикла- «донора».

Порядок сборки

Прежде чем приступить к работе, создается чертеж, отражающий все элементы, узлы и механизмы мототехники. В первую очередь из труб собирают раму посредством электросварки. Необходимо следить, чтобы все участки конструкции были ровными, после чего к раме монтируются передняя и задняя оси.

Затем к железному каркасу основательно фиксируется двигатель, который может располагаться как в передней, так и в задней части конструкции. Двигатель фиксируется посредством болтов, которые необходимо затянуть ключом.

На задние колеса монтируют силовую передачу с приводом. Данный компонент системы ставят непосредственно после закрепления двигателя к раме. Все соединения обязаны быть очень плотными, поскольку зазоры неприемлемы.

На заключительном шаге устанавливается руль, а за ним – бак для горючего. На посадочные места одевают колеса с дисками, а после этого надевают покрышки. На задней оси монтируется редуктор, с которым в дальнейшем соединяется мотор (натягивается цепь). После этого систему испытывают на работоспособность.

Только после всего этого уделяется внимание дизайну самодельного мотовездехода, ставится навесное оснащение, фары, сиденье и другое.

Протягивается электрическая проводка, подвергается проверке качество ее работы.

Рекомендации

Если вы конкретно собрались переделать мотоцикл «Урал» в квадроцикл своими руками, тогда вам следует знать о нюансах его использования. Вообще говоря, если мотовездеход вам необходим для катания по непроходимым местам, где машин ГАИ сроду и не бывало, то беспокоиться, скорее всего, не о чем.

Встретиться с затруднениями вам доведется при условии, если вы намереваетесь колесить даже по маленьким деревенькам, в которые временами «заглядывают» патрульные машины. Отловив вас без документов на ваше средство передвижения, в 99% случаев его арестуют.

Вся трудность состоит в регистрации самодельного мотовездехода, поскольку в ГИБДД вам, по всей вероятности, откажут. Конечно же, самоделку зарегистрировать возможно, но выполнить это чрезвычайно сложно.

В связи с этим постройка самодельного мотовездехода целесообразна только при условии, если вы его будете использовать где-нибудь в глуши.

О том, как сделать квадроцикл из «Урала», смотрите в следующем видео.

САМОДЕЛКИН ДРУГ

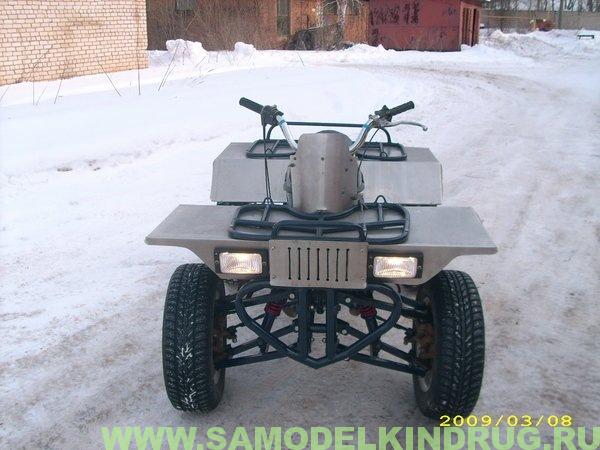

Самодельный квадроцикл с ДВС Урал

Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы узнаете, как самостоятельно собрать квадроцикл с двигателем от тяжелого мотоцикла «Урал» своими руками. Пошаговое фото сборки и чертежи прилагаются. Квадроцикл относится к подразделению мото-вездеходов, благодаря колесной формуле 4х4 или же 2х4 он способен преодолевать ряд различных препятствий на нашем бездорожье: грязь, колеи, брод, снежные заносы, крутые подъемы и спуски.

Собрать квадроцикл можно самостоятельно, для чего понадобятся узлы и прочие запчасти от Отечественной авто-мототехники. Двигатель внутреннего сгорания бензиновый от тяжелого Советского мотоцикла «Урал» дополнительно было установлено принудительное охлаждение в виде двигателя отопителя от ВАЗ 2108 который по гофрированному шлангу нагнетает воздух на цилиндры охлаждая их. Рама сварена из стальных труб круглого сечения, детали изготавливались используя трубогиб

Длинна самодельного квадроцикла составляет 1950 мм, ширина 1200 мм, высота 1550 мм, база 1250 мм, колея 1000 мм, вес порядка 320 кг.

Колеса ВАЗ, задний укороченный мост от ВАЗ 2103, в качестве донора был куплен старый мотоцикл «Урал» с коляской.

Материалы

  1. ДВС «Урал»
  2. труба круглого сечения
  3. амортизаторы
  4. гранаты ОКА
  5. мост укороченный ВАЗ 2103
  6. сайлентблоки
  7. колеса и ступицы ВАЗ

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. трубогиб
  5. измерительный и слесарный инструмент
  6. набор гаечных ключей
  7. краскопульт
  8. умелые руки)

Фото пошаговой сборки квадроцикла своими руками и чертежи. Рама квадрацикла. Задний мост ВАЗ 2103.

Квадроцикл своими руками из мотоцикла Урал

Идей в голове было много, а вот финансов — не густо, а потому решил ограничиться постройкой заднеприводного квадроцикла, а не полноприводного. Продумал и основные технические требования к будущей конструкции: среди них — наличие заднего хода, отсутствие цепной передачи — всё-таки предполагал использовать квадроцикл не на асфальте, а большей частью на просёлочных дорогах, а также — приличная мощность и ремонтопригодность. И, естественно, невысокая цена.

Квадроцикл из Урала своими руками подробно

Более подходящего «донора», чем мотоцикл «Урал», с задней передачей и пробегом 12 000 км, не нашёл , купил за приемлемую сумму, а от него и начал «плясать тоесть собирать квадроцикл своими руками».

Читать еще:  Керамогранит для пола: характеристики, виды, выбор, укладка своими руками

Поначалу сказывалось отсутствие опыта работы с мотоциклетной техникой и дело шло не так споро, как бы хотелось. Но опыт — дело наживное.

Понятно, что двигатель, а точнее силовой агрегат (в блоке с коробкой перемены передач и сцеплением), вместе с рамой использовал ураловские.

Рама будущего квадроцикла в задней части изменилась незначительно — лишь сдвинуты на 40 мм назад трубы подседельных (вертикальных) стоек, к которым крепится всё тот же ураловский маятник, только теперь с приваренным жигулёвским мостом.

Нижняя вилка (лучи дуплексной части рамы) сразу же за трубами подседельной стойки вместе с задними стойками отрезаны. Из труб стоек изготовил пару подкосов, которые приварил к подседельным стойкам рядом с втулками маятниковой подвески и перьям верхней подседельной вилки (перед кронштейнами крепления амортизаторов). В дополнение позднее получившиеся треугольники закрыл с обеих сторон рамы косынками из 2-мм стальных пластин. В местах стыков лучей и стоек приварил ещё консоли (из водопроводной трубы диаметром 20 мм) — подножки для пассажира.

А вот спереди к раме приварена ещё целая конструкция из стальных тонкостенных труб диаметром 30 мм — дополнительный подрамник для крепления передней подвески. Забегая вперёд, отмечу, что из таких же труб сварил и лобовой фигурный бампер и задний багажник (передний — из трубы диаметром 20 мм).

Задний мост — от старой доброй «копейки» (ВАЗ-2101), только укороченный. Это потребовалось сделать для обеспечения компактности и сужения колеи, дабы уменьшить радиус поворота и как следствие — повысить манёвренность. Для укорочения моста отрезал, отделил от него опорную чашку пружины и кронштейн и выдернул из «чулка» концевой фланец (гнездо подшипника).

Затем укоротил «чулок», вновь вставил в него фланец и скрепил детали, приварив к ним пластинчатые накладки. На соответствующую длину (около 185 мм) укоротил и полуось. От неё тоже отрезал колёсный фланец (сразу за запорным кольцом) и просверлил в нём сквозное осевое отверстие. Под это отверстие проточил и конец стержня полуоси. Вставив стержень во фланец, на их стыковочной окружности высверлил глухое отверстие так, что в каждой из деталей оказалось по полотверстия, и «забил» в него проволочную шпонку. После этого ещё проварил стык «по кругу».

Родной ураловский карданный вал не подходил к главной передаче ведущего моста, а жигулёвский — к мотоциклетной трансмиссии. К тому же, и углы между этими узлами трансмиссии оказались довольно значительными. Поэтому вал сделал собственноручно из попуосей автомобиля «Ока» с применением ШРУСа.

Передняя подвеска — самодельная, на двойных поперечных А-образных рычагах из квадратных труб сечением 25×25 мм и толщиной стенки 2 мм. Поворотные кулаки — от «классических» (заднеприводных) «Жигулей». Верхние концы рычагов закрепляются в проушинах на подрамнике, а нижние — к соответствующим шаровым шарнирам поворотных кулаков.

Амортизаторы спереди — от ВАЗ-2101 скомпонованы с пружиной от «Урала». Сзади остались родные ураловские, чтобы впоследствии выявить, какие лучше: мотоциклетные или автомобильные.

Тормозная система использована от «Жигулей», только без вакуумного усилителя и стояночного тормоза. Привод на главный тормозной цилиндр осуществляется от привычной мотоциклетной педали.

Цилиндры двигателя оборудованы принудительным воздушным охлаждением от вентилятора печки автомобиля ВАЗ-2108. Включается он тумблером по мере надобности в условиях пониженной теплоотдачи мотора.
Колёса и шины у квадроцикла — тоже жигулёвские, только передние шины имеют дорожный рисунок протектора, а у задних ведущих колёс — он вездеходный (более «зубастый»).

Рулевое управление — смешанного типа: автомобильно-мотоциклетное.

Сам руль — от мотоцикла «Урал», рычаговый. А вот далее — всё автомобильное (от ВАЗ-2105): колонка, сошка, тяги к рычагам колёсных кулаков и сами кулаки.

Квадроцикл, сделанный своими руками, оборудован двумя багажниками: передним и задним. Их конфигурация — это плод фантазии автора, а изготовление затруднений не вызывает — это как разминка для спортсмена.

Бортовая электрическая сеть квадроцикла, как и у базового мотоцикла, — напряжением 12 вольт. Из электрооборудования пока установил передние фары и задний стоп-сигнал. Планирую смонтировать и указатели поворотов.

После первых же ходовых испытаний самодельного квадроцикла стало понятно, что ему необходимы большие крылья с брызговиками. Крылья изготовил своими руками из листового дюралюминия толщиной 1,5 мм, а брызговики — из 5-мм резины. Консоли для крепления крыльев, выполненные из отрезков стальной тонкостенной трубы диаметром 16 мм, приваривал к раме «по месту». Крылья к ним крепил саморезами.

Технические характеристики квадроцикла из мотоцикла Урал примерно такие же, как и у базового мотоцикла «Урал». Скорость за счёт меньшего диаметра колёс немного снизилась, но зато тяговитость заметно повысилась . Улучшилась и устойчивость, особенно это чувствуется на поворотах и косогорах.

Своё предназначение квадроцикл своими руками выполняет полностью. Но справедливости ради надо отметить, что задняя зависимая маятниковая подвеска имеет ряд недостатков: таких, как жёсткость хода, большие нагрузки кручения на узел. Но зато проста в изготовлении, а на склоне лучше удерживает от сваливания на бок, что немаловажно при небольшой колее. А её неэластичность компенсируется мягкой передней подвеской. Автомобильные амортизаторы, несомненно, лучше, чем мотоциклетные. И ещё — для управления машиной всё же требуется мужская сила.

А в общем, при сравнительно скромных вложениях в этот проект результатом я доволен.
