Картофелемет своими руками

Содержание

Как сделать картофельную пушку

Картофельная пушка, по англ. — Potato cannon или Potato gun — самое любимое развлечений тех, кто обожает и по мастерить, и по хулиганить, и при этом хочет остаться в рамках закона. Наверное, к такому хобби плохо отнесутся суровые российские менты, но, успешно зародившись в Америке, картофельная пушка так же успешно распространилась по всему миру, лишь в немногих странах наложили запрет.

Как сделать картофельную пушку

Для такой пушки вам понадобится: ПВХ трубы, которые применяются в сантехнике. А именно — крышка, муфта, переходник, труба диаметром 50 и тройник диаметром 110. Так же под рукой необходимо иметь: ножовку по металлу, нож, жидкие гвозди, скотч.

Начинаем потихоньку собирать, этот агрегат. На 110 тройнике с торцовой стороны насаживаем крышу, перед этим намазав клеем. С противоположной стороны, тоже на клей, насаживаем муфту. Закрепив муфту, даём немного клею подсохнуть и в нее вставляем переходник с 110 на 50 трубу. С боку будет накручиваться крышка, её по инерции не нужно клеить.

Далее будем делать дуло к картофельной пушке. Берём 2 метра пластиковой тубы с диаметром 50 и разрезаем пополам. Вторую половину разрезаем ножом вдоль. Затем разрезанную трубу одеваем на целую. Таким образом мы усилили тонкую трубу нашего ствола. Далее, этот ствол армируем скотчем. После того как вы намотали 2-3 слоя скотча, дуло вклеиваем в камеру сгорания (ту деталь, что мы первую делали) и ещё раз проходим скотчем.

После того как все детали пластика собраны, приступим к начинке. В камеру сгорания после того, как просверлили отверстия, вкручиваем шуруп. Между ним и проводом будет проскакивать искра. В качестве источника искры, была выбрана дешёвая пьезозажигалка для газовых плит. От пьезоэлемента идёт два проводка, один прикручиваем к шурупу, второй на расстоянии 5мм от него. Саму зажигалку прикручиваем к корпусу пушки скотчем, оставив свободной кнопку искры.

Принцип действия и первые испытания картофельной пушки

Берём картофель немного по больше диаметра ствола и с усилием запрессовываем в него. Далее необходимо чем ни будь протолкнуть далее. Для этой цели можно смастерить шомпол из лыжной палки. Картофель проталкиваем до конца ствола, но не в самую камеру сгорания. Для этого на шомполе можно сделать засечку, что бы видно было докуда заталкивать снаряд.

Затем берём аэрозольный баллончик с ацетоном, откручиваем крышку, немного забрызгиваем в камеру сгорания и закрываем обратно. Нажимаем на кнопку пьезозажигалки, взрыв снаряд выталкивается горящими парами ацетона.

Помните ацетон и горящий пар ацетона очень опасны.

Так же, из оружия, вы можете по чертежам, что у нас на сайте, сделать арбалет своими руками.

Картофельная пушка. Картофельная пушка своими руками

Сегодня многие слышат о картофельных пушках. Что же это такое и для чего они предназначены? Картофельная пушка – это оружие, причем с довольно большой дальностью стрельбы. Ее можно сделать самостоятельно. Данная статья расскажет о том, какие приспособления для этого понадобятся и как работает пушка.

Принцип работы

Пушка состоит из камеры сгорания, системы воспламенения и ствола. Чтобы осуществить выстрел, нужно шомполом протолкнуть снаряд, в нашем случае картофель, в ствол. В камеру сгорания впрыскивается топливо. Это может быть пропан или какие-нибудь аэрозоли. Теперь необходимо привести в действие систему воспламенения. Обычно для этого используется пьезоэлемент от газовой зажигалки. Смесь воспламеняется и создает горячие газы. Они расширяются под воздействием высокой температуры и выталкивают картофель из ствола.

Как сделать картофельную пушку, расскажем ниже, но сначала следует выяснить, легально ли такое орудие. Изучите законы, действующие на территории вашего проживания. В некоторых местах такое оружие запрещено, и за его изготовление и хранение грозит наказание.

Если вы убедились, что картофельная пушка в вашем районе считается легальной, можно приступать к ее изготовлению.

Необходимые принадлежности

Итак, что же нужно приобрести? Отправляясь в магазин, напишите на листочке следующий список:

  • Пластиковая труба диаметром 10 см, изогнутая под прямым углом – 1 шт.
  • Пластиковая труба диаметром 5 см (1,2 метра) – 1 шт.
  • Переходник с 10 на 5 см – 1 шт.
  • Колпачок на трубу с резьбой – 1 шт.
  • Пьезоэлемент – 1 шт.
  • Герметик – 1-2 упаковки.
  • Баллончик аэрозоля с бутаном – 2-3 флакона.
  • Картофель – 1 мешок.

Собираем камеру сгорания

Когда вы закупили все необходимое, вас волнует вопрос о том, как сделать картофельную пушку. Что ж, начнем по порядку и изготовим камеру сгорания.

Первым делом на конец изогнутой трубы накручиваем колпачок, предварительно промазав резьбу герметиком.

Далее подсоединяем переходник на другой конец трубы. Его также обрабатываем клеем. Переходник нужен, чтобы состыковать трубу диаметром 10 см с трубой диаметром 5 см.

Вставляем в переходник узкую трубу. Она будет играть роль ствола нашей пушки. Конструкция должна быть прямой и иметь прочное соединение.

В боковой части получившегося «плеча» следует просверлить небольшое отверстие. Вот мы и собрали камеру сгорания. Главное в этой работе – подобрать оптимальный размер. Если она будет очень короткой, то картошка вылетит быстро, а если длинной – то скорость снаряда замедлится.

Вставляем пьезоэлемент

Обматываем пьезоэлемент проволокой. Между ее концом и генератором искр должен остаться небольшой зазор.

Теперь вставляем нашу «искру» в отверстие, которое мы просверлили в трубе. Герметиком обрабатываем дырку, чтобы не осталось щелей и воздух не смог проникать внутрь.

В камеру вкручиваем саморез на глубину 1,5 см. К нему приматываем проволоку от пьезоэлемента снаружи камеры. При работе следует пользоваться синей лентой, чтобы не получить удар током.

Теперь нажмем кнопку. Если по проволоке от пьезоэлемента к саморезу пробегает маленькая искра, значит, все сделано правильно.

Как зарядить орудие и произвести выстрел

Все, орудие готово к бою. Если вы решили стрелять маленьким орудием, рекомендуется подложить в ствол тряпку. Она не даст снаряду вылететь преждевременно, и дальность его полета будет большой.

Теперь нужно выбрать цель. Направлять пушку можно только в ту мишень, рядом с которой не находятся люди и животные.

Ну что, готовы к выстрелу? Тогда откручиваем колпачок и распыляем в камеру аэрозоль в течение 5 секунд. Выполнять все нужно очень быстро. Закручиваем колпачок и нажимаем кнопку поджигания. Картофель полетел.

Перед следующим выстрелом пушку надо почистить и повторить вышеизложенные действия.

Правила безопасности

Стрелять из картофельной пушки довольно весело, но не стоит забывать о правилах безопасности:

  • Никогда не направляйте орудие на людей и животных. Самым подходящим местом для стрельбы считается пустое открытое поле.
  • Картофельная пушка – это оружие! Она может нанести серьезные травмы. Пользоваться ею нужно с предельной осторожностью.
  • Ознакомьтесь с действующими законами. Если такое орудие является нелегальным, вам грозит наказание за его использование.
  • Не следует склеивать трубы пушки друг с другом. В противном случае при мощном выстреле она может взорваться.
  • Не нужно заряжать пушку, если вы не намерены производить выстрел.
  • При очень высоких или низких температурах воздуха стрелять картофелем нельзя. Дело в том, что пластиковые трубы могут стать непрочными, что грозит опасностью как для самого стрелка, так и для окружающих.
Читать еще:  Аппликация из ниток своими руками - особенности работы с разными материалами, полезные советы и фото идеи

Как сделать мини картофельную пушку

Делаем отверстие в пистолетной рукояти и прорезаем дырку под пьезоэлемент. Устанавливаем кнопку и контакты и фиксируем все с помощью клея.

Делаем ножом два отверстия в бутылке на расстоянии 0,5 см друг от друга. Вставляем в них проволоку от пьезоэлемента. При нажатии на кнопку между контактами должна пробегать искра.

Приклеиваем бутылку к деревянной рукояти.

Теперь сделаем ствол из шприца. Обрезаем его верхнюю часть и извлекаем поршень.

В крышке бутылки делаем отверстие, в которое вставляем шприц и фиксируем конструкцию клеем. Мини картофельная пушка готова.

Стрелять из такого орудия можно маленькими кусочками картофеля или ягодами.

Советы по использованию картофельной пушки

Итак, мы узнали, как изготавливается картофельная пушка своими руками. Процесс этот требует большой внимательности и аккуратности. Производить стрельбу из готовой пушки следует очень осторожно и ни в коем случае не направлять орудие в сторону людей или животных. Стрелять можно только по неодушевленным предметам.

Картофельная пушка

Картофельная пушка

Картофелепушка

Просто хочу похвалиться своей картофелепушкой , которой сделал в 14 лет =)

Пушка

Как далеко я смогу стрельнуть с газовой картофелепушки?на 700 метров хоть будет?или нет?и сколько денег для её создания нужно ?Какие материалы?//Или уже нужно делать пневматику?Тогда во сколько примерно обойдется пневматическая картофелепушка?и будет ли она далеко стрелять?

Картофелепушка

Знает кто,как далеко и мощно стреляет картофельная пушка?

Очень хочу знать про картофелепушку

Недавно увидел видео (https://pikabu.ru/story/a_vot_uzhe_i_polnoe_video_pro_kartof. больше всего понравилась эта https://pikabu.ru/story/kartofelnaya_pushka_quotyarost_batki. сделали картофелепушку.мне вот стало интересно,как далеко такая штука может стрельнуть картошкой?И во сколько премерно она обойдется? и еще,видел как сделали огромную такую пушку (https://pikabu.ru/story/igrushka_ili_tankovaya_pushka__55246. далеко может стрелять она?И еще, подскажите, кто знает,как далеко стреляют страйкбольные миномёты и гранатомёты.заранее спасибо

Картофельная пушка «Ярость Батьки»

и решил рассказать о своей поделке:

Скучными зимними вечерами собрал сей девайс из канализационных труб и различного крепежа из строительного магазина.

Выстрел производится следующим образом:

Вбиваем картошку в ствол, проталкиваем её шомполом до ограничителя, открываем шаровый кран подачи газа из баллона, запускается немного газа и закрываем кран, целимся, жмём на кнопку приводя в действие самодельный разрядник установленный внутри камеры сгорания и подключенный к преобразователю от шокера заказанному на али, искра поджигает смесь и картоха пошла! Затем насосом подключенным через обратный клапан прокачиваем камеру сгорания для удаления угарного газа и бульбомёт готов к следующему выстрелу.

На кусок трубы играющий роль камеры сгорания надеты три пластиковых хомута для снижения риска разрыва пушки.

Теперь парочка видео с выстрелами (там присутствует мат, тупизна и пьяные не нужные советы)

Для увеличения дальности стрельбы на ствол надевается удлинитель из 50й трубы, к сожалению не нашёл видео выстрела с длинным стволом.

К сожалению не могу найти больше видео, хотя они точно где то есть.

Если кто захочет повторить, то вот несколько мыслей пришедших «опосля»:

1. Лучше использовать электрический компрессор для матраса и небольшой аккумулятор для продувки системы, тк качание насоса утомляет.

2. Можно использовать 160й диаметр трубы с переходом загибом на 110й диаметр а затем на 50й и если эту конструкцию не разорвёт у вас в руках, то вы сможете засевать картофелем соседние поля не выходя из дома.

3. С помощью муфты на 50мм можно организовать зарядку не через ствол, а как бы как у помпового ружья что позволит отказаться от шомпола.

Картофельный буммм. История и современность картофельной пушки

«Наши руки не для скуки» – пожалуй, основной лозунг для молодых, повзрослее, а также совсем-совсем взрослых людей, занимающихся конструированием и созданием интересных механизмов под названием «картофельная пушка». Что интересно, эти люди не одиночки, в мире существуют целые ассоциации энтузиастов, которые не наигрались в детстве в войнушку и до сих пор сохранили детское желание чем-нибудь бабахнуть, желательно погромче. И картофельная артиллерия представляет им такое удовольствие.

Картофельная пушка — дульнозарядное орудие, приводимое в действие сжатым воздухом или за счёт энергии, образующейся при воспламенении смеси горючего газа и воздуха (кислорода), для придания снарядам высокой скорости. Предназначена в основном для развлекательной стрельбы кусками картофеля или другими предметами. (из Википедии)

Картофельная пушка, она же «potato cannon», «spud cannon», «spudzooka», «cañón de papa», «canon à pommes de terre». Но особенно впечатляюще звучит на немецком: «das Kartoffelkanone». Я-я, натюрлих.

Если исходить из количества синонимов в разных языках, то можно предположить, что это развлечение зародилось в англоязычной стране. И это впечатление правильное, все началось в США сразу после второй мировой. Первоначально это была детская игрушка «spud gun», представлявшая собой пластмассовый пневматический пистолет, стрелявший цилиндриками из картофеля.

Картофельный цилиндрик изготавливался из клубня путем выдавливания стволом пистолета, и поэтому идеально подходил по внутреннему диаметру ствола, обеспечивая отличное прилегание без щелей (между прочим, в оружейном деле это называется «обтюрация»). Такая герметичность позволяла создать довольно высокое давление воздуха при нажатии курка, и цилиндрик летел весьма далеко. Но это все развлечение для детей. Во взрослую жизнь принцип этой игрушки шагнул тогда, когда в мире широко распространились пластмассовые водопроводные трубы и баллончики с газом. Почему именно они? Как выше отмечено, картофельная пушка — развлекательное устройство, и его цена должна быть как можно меньше, мало кто готов выложить серьезные деньги за специфическое удовольствие. Именно эти недорогие детали позволили широко развиться такому увлечению (стоимость простой пушки не превышает 30$).

Конструкция картофельной пушки в общем-то примитивна и мало отличается от старинных орудий, гремевших на полях сражений в средние века. Водопроводная труба, с одной стороны заглушена (казенник, он же камера сгорания), с другой стороны открыта (ствол). Отличается от старинных орудий тем, что в качестве метательного состава используется не порох, а менее могучие вещества, позволяющие изготавливать ствол не из металла, а пластика. Метательный состав для картофельной пушки в порядке убывания частоты использования:

— с воспламенением топливо-воздушной смеси

— за счет энергии сжатого газа (обычно воздуха)

— за счет взрыва «бомбы» из сухого льда

— гибридного или комбинированного типа — с использованием энергии СЖАТОЙ топливо-воздушной смеси

А теперь подробно и по порядку.

Картофельная пушка с топливно-воздушной смесью

Ее конструкция уже давно устоялась и, можно сказать, стала классикой. Самая бюджетная из всех картофелеметов получается. Ствол и камера сгорания из пластмассовых водопроводных и канализационных труб, система воспламенения из пьезозажигалки (автомобильных катушек зажигания, электоршокеров), горючая смесь – всякая разная. В порядке убывания частоты использования: газ из баллончиков, всякие аэрозоли-дезодоранты и лаки для волос, средство для запуска двигателей в мороз, бензин.

К трубе диаметром чуть поменьше средней картофелины присоединяется труба большего диаметра, именуемая камерой сгорания. В трубу с дула вставляется картофелина и, так как она побольше трубы, то при вдавливании картофелина обдирается и оказывается плотно вставленной, а картофельный сок к тому же действует как смазка. В камеру сгорания с другой стороны впрыскивается горючая смесь. Камера быстро закручивается крышкой, на которой закреплен пьезоэлемент от газовой зажигалки с кнопкой снаружи. Дальше просто: нажимаешь на кнопку, газ воспламеняется и расширяется, толкая картофелину, картофелина улетает.

Читать еще:  Ремонт тормоза бензопилы хускварна

Из спартанской простоты конструкции такой пушки вытекает ее главный недостаток – ненадежность и капризность при стрельбе. К примеру, в идеале состав топливной смеси должен строго соответствовать науке «стехиометрии» — количественных (относительных) соотношений между массами (объёмами для газов) веществ в смеси. На практике же этим никто не заморачивается, и в камеру газ брызгают на глазок, что дает нестабильный выстрел — то чересчур, то вообще картофелина не вылетела из ствола. Также картину портит простая система поджига смеси из газовой зажигалки, искра пьезоэлемента маломощна и поджигает смесь через раз, а, бывает, и через десять. Поэтому многие люди, намучавшись с пьезоэлементами, переходят на электрошокеры, дающие мощный непрерывный разряд.

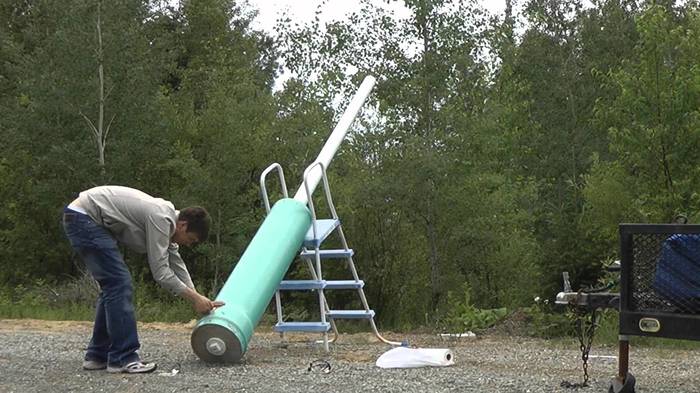

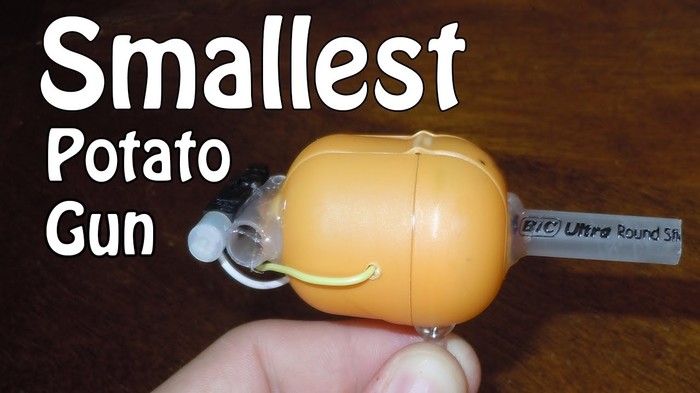

Типоразмеров пушек на топливовоздушной смеси множество – от маленьких, из которых можно стрелять дома, до здоровенных, при выстреле из которых закладывает уши.

У картофелестрелов на топливно-воздушной смеси существует предел по мощности, обусловленный тем, что энергия сгорания смеси не превышает определенного значения. И энтузиасты для увеличения мощности выстрела стали делать пневматические картофельные пушки.

Пневматические картофельные пушки

Конструкция таких пушек практически повторяет конструкцию пушек на газовоздушной смеси, но есть отличия из-за необходимости делать полностью герметичную систему, что усложняет и удорожает конструкцию. К стволу и казеннику добавляется заправочный клапан, воздушный резервуар, клапан сброса давления и вся обвязка.

В пушке воздух подается в воздушный резервуар, когда в камере будет достигнуто необходимое давление, открывается клапан сброса давления и сжатый воздух выталкивает снаряд из ствола.

Вот на картинке кадр из сериала «Доктор Хауз», где героиня под именем Тринадцатая держит в руках пневматическую картофельную пушку. Виден воздушный резервуар (слева на стволе), клапан сброса давления. Правда, кино есть кино, и держит Тринадцатая пушку неправильно – законы физики никто не отменял, отдача есть отдача, и при полноценном выстреле героиня получит боковым патрубком в нос. Картофелемет надо держать под подмышкой для уверенного восприятия отдачи. Но Оливию Уайлд мы любим не за это.

Пневматические картофельные пушки обычно более мощные, чем на топливно-воздушной смеси. Типичная пироэлектрическая система создает среднее давление в камере сгорания около 210 кПа, в пике 500—700 кПа, в то время как пневматическая пушка может работать при давлениях выше 700 кПа. В последнее время стали все чаще использовать ещё более высокое давление, иногда до 3,4 МПа и больше. Диапазон стрельбы пневматической пушки более широк, чем у пушек на топливно-воздушной смеси. Максимальная дальность стрельбы некоторых образцов пневмопушек достигает более 1000 метров.

Некоторым любителям громких бабахов не нравится приглушенный звук пневмопушек, и они разрабатывают пушки на основе сухого льда.

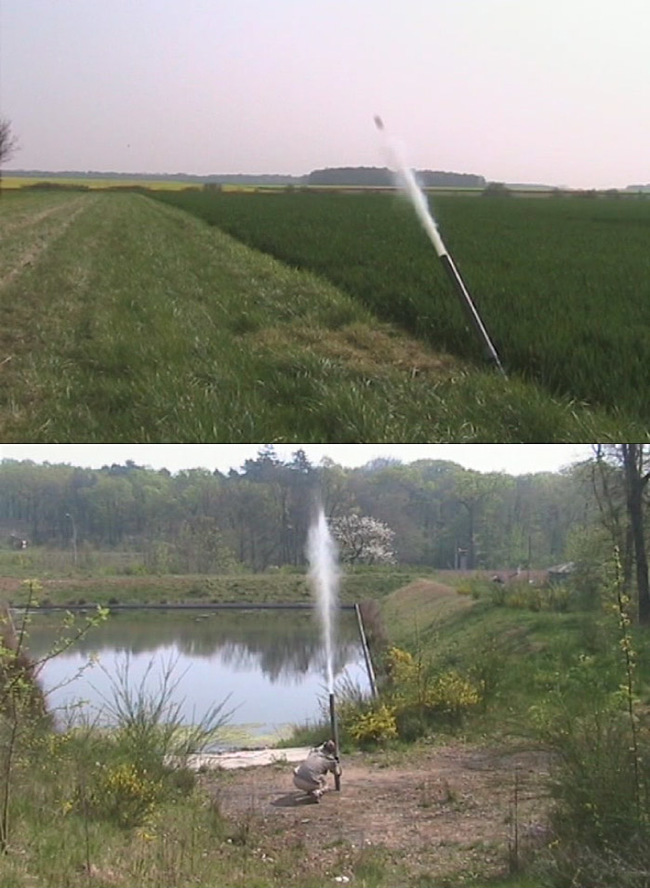

Картофельная пушка с сухим льдом

Пушка на сухом льде использует возгонку твердой фракции диоксида углерода (сухой лед) водой для получения давления газа, толкающего картофелину. Сейчас для стрельбы используется взрывной метод, когда в пластиковую бутылку с водой добавляют небольшое количество сухого льда, быстро закрывают и опускают в ствол, закрытый с одного конца. Затем вставляется заряд. Вода ускоряет сублимацию сухого льда, давление газа очень быстро растет и в конечном итоге разрывает бутылку. Давление разрыва стандартной пластиковой бутылки 1,4 — 2,1 МПа (сравните с 700 кПа на топливно-воздушной смеси) на открытом воздухе, но после заключения в трубу может быть выше, и БУМММ получается просто замечательным.

Как известно, нет предела совершенству, и некоторые совсем глухие, но счастливые энтузиасты хотят еще большего экстрима. Их лозунг уже «Citius, Altius, Fortius!», и они берутся за изготовление пушек гибридного типа.

Гибридная картофельная пушка

Гибридная система объединяет в себе принципы работы топливно-воздушных и пневматических систем. Она использует энергию воспламенения предварительно сжатой топливо-воздушной смеси, что позволяет получить большую мощность выстрела при том же объеме камеры сгорания. Естественно, сложность такой системы высока и совсем недешева.

Основные части гибрида:

топливная система (пропан)

заправочный воздушный клапан

один или несколько манометров

камера сгорания высокого давления

разрывной клапан (разрушаемая мембрана)

система воспламенения топливо-воздушной смеси

Для производства выстрела сначала устанавливают разрушаемую мембрану между стволом и камерой сгорания, затем закачивают необходимое количество топлива и воздуха. При поджигании топливо-воздушной смеси происходит рост давления, мембрана разрушается и снаряд вылетает из ствола. Гибридные системы способны производить выстрел мощнее, чем топливо-воздушные или пневматические, поскольку возникающее в момент выстрела давление выше, чем в пироэлектрической системе (для большинства видов топлива), а ударная волна движется быстрее, чем в пневматической системе, из-за более высокой температуры. Снаряды, выпущенные из гибридной пушки, способны преодолеть звуковой барьер!

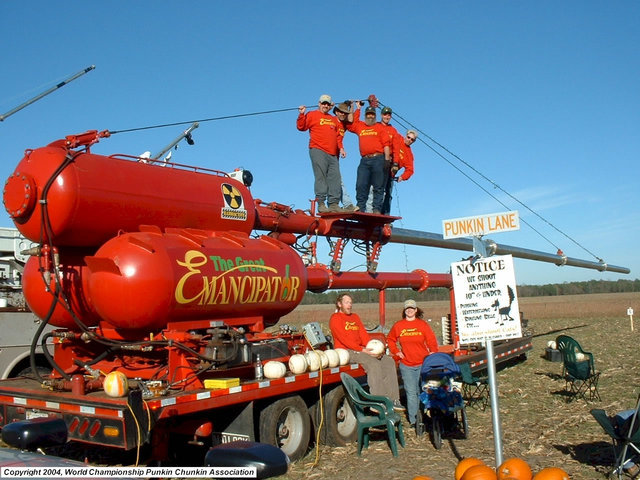

Калибр таких пушек существенно больше, и стреляют из них уже не картофелинами, а… тыквами. Дальность стрельбы внушает уважение: на чемпионате мира по стрельбе тыквами «Punkin Chunkin» в 2013 году установлен рекорд, не побитый до сих пор – пушка «Adult Air» забросила тыкву на расстояние 4694.68 футов, что в метрах равно 1431, т.е. почти полтора километра. И конструкции таких пушек просто монструозны и очень смахивают на германскую пушку Колоссаль, которая обстреливала Париж в первую мировую войну.

Картофельная пушка при всей своей внешней нелепости все-таки довольно опасная штука. Есть случаи травматизма: к примеру, в германских СМИ появились сообщения, что в Баварии 55-летняя женщина, выгуливая на опушке леса собаку, получила серьезные повреждения — картофелина попала ей в бедро. Неоднократно отмечалось, что страдают сами конструкторы, то половину уха оторвет, то обожжется при слишком большом заряде газа. Да, случаи единичные, но они есть. Правоохранительные органы пока не определили свое отношение к такому виду развлечений, хотя некоторые звоночки уже есть: в Тюрингии картофельные пушки уже запретили, а в 16 землях Германии уже над этим работает прокуратура.

Что тут сказать? Жалко будет, если запретят. Такого рода развлечение – это отличная возможность реализовать свой потенциал конструктора, развить не только умственные способности, но и навыки работать инструментом. Ведь каждому человеку, строящему картофельную пушку, приходиться постоянно импровизировать, экспериментировать с горючим и материалами, и процесс этот постоянен! Будем надеяться, что запрета не случиться, ведь, как пел Высоцкий, «…так лучше, чем от водки или простуд…». Это в самом деле лучше.

Изготовление картофелекопалки для мотоблока своими руками

Картофель на приусадебном участке нужно чем-то убирать. Большинство дачников имеют в гараже мотоблок. В крайнем случае он есть у соседей. Вместо копания земли лопатой, собрать урожай можно при помощи картофелекопалки для мотоблока. Так получается в несколько раз быстрее. Поскольку отдельное устройство приобретать дорого, есть смысл построить его своими рукам из подручных средств.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Механизм заводского изготовления стоит крайне дорого. На рынке есть дешёвые китайские изделия, но их качество отличается в худшую сторону. Имеет смысл заняться изготовлением приспособления самостоятельно. Для этого следует отличать типы картофелекопалок, выделяющиеся в зависимости от принципа работы приспособлений.

Типы устройства:

  • стрельчатый;
  • грохотный или вибрационный;
  • транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Читать еще:  Поделки на 9 мая своими руками - мастер-классы по созданию поделок для школы и детского сада с фото примерами

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

  1. Лемех подрывает землю вместе с плодами.
  2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
  3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

  • швеллер из стали;
  • соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
  • уголки из металла на 40 и 63 см;
  • прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

  1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
  2. На основание устанавливают соху.
  3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

  • Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
  • Велик риск нанесения повреждений клубням от ножа.

Трава во время работы не должна забивать прутья. В ином случае устройство перестанет выполнять свою функцию и станет мять картофель. Невзирая на недостатки, его можно использовать на небольшом подворье в южных регионах. Чем шире будет изготовлена соха, тем лучше.

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

  1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.
  2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.
  3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.
  4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
  5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
  6. Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Транспортёр для лучшей очистки

Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

  1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
  2. Нож-лемех делают из листовой стали.
  3. К каркасу крепят валики для ленты транспортёра.
  4. Собирают ленту транспортёра и устанавливают.
  5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
  6. Ставят колёса.

Основная задача — выполнить сборку транспортёра с высокой точностью. Устройство имеет движущиеся делали и будет работать в условиях экстремальной запылённости. От надёжности узла зависит скорость уборки урожая.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.
