Самодельный мини погрузчик своими руками

САМОДЕЛКИН ДРУГ

Самодельный мини экскаватор-погрузчик

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим конструктивные особенности самодельного мини погрузчика-экскаватора с двигателем «Lifan» Фото узлов и агрегатов прилагаются. Трактор собранный автором имеет ковш для погрузки сыпучего груза и полноценный экскаватор с гидравлической системой работающей от насоса НШ -10 (насос шестеренчатый) предназначен для садово-хозяйственных нужд.

Рама мини-трактора переломного типа, установлен двигатель от мотоблока 7.5 л/с «Lifan» вариатор клиноременный и центробежное сцепление. КПП (механика) 4х ступенчатая и дополнительно понижающий редуктор с передаточным числом 1:10, а так же раздатка. Основная часть узлов от старенького «Форд Гранада» РК(раздаточная коробка) самодельная из шестерен КПП «Форд» Гидроцилиндры установлены от автопогрузчика. В ходе работ и испытаний техники, автор пришел к замене клиноременного вариатора на аксильно-поршневой гидромотор, это способствует более легкому управлению трансмиссией.

Трактор агрегатирует ковш, отвал для чистки снега, манипулятор, стрелу, экскаватор, автомобильный прицеп и многое другое.

И так, давайте более ближе ознакомимся с особенностями представленной техники.

Материалы

  1. ДВС «Лифан» 7.5 л/с
  2. проф труба
  3. стартер от скутера
  4. гидромотор
  5. насос НШ-10
  6. гидроцилиндры
  7. колеса «Форд»
  8. рулевое управление в сборе «Форд»

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)
  3. дрель
  4. набор гаечных ключей
  5. слесарный и измерительный инструмент

Фото узлов и агрегатов мини экскаватора-погрузчика собранного своими руками.

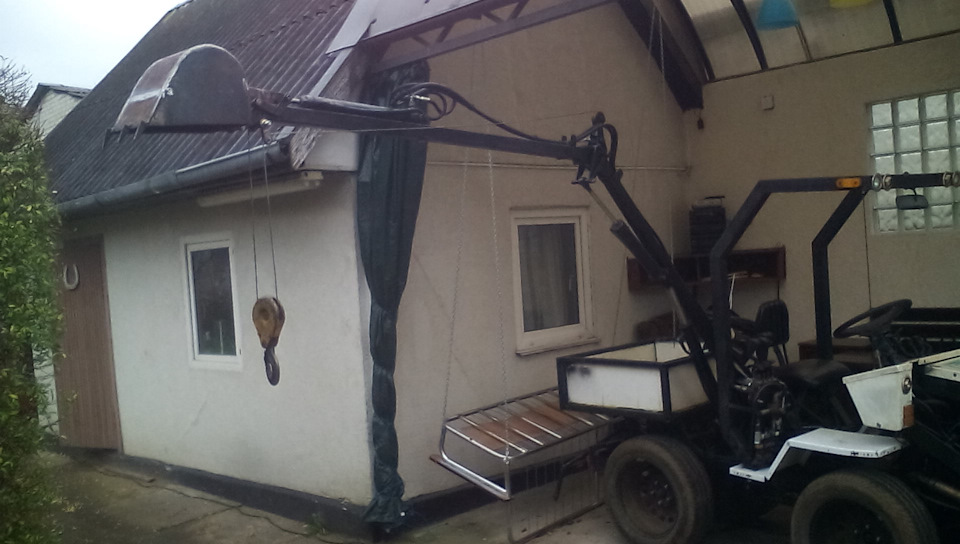

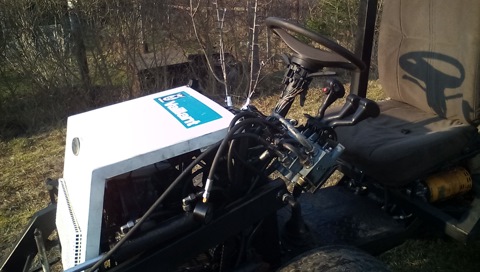

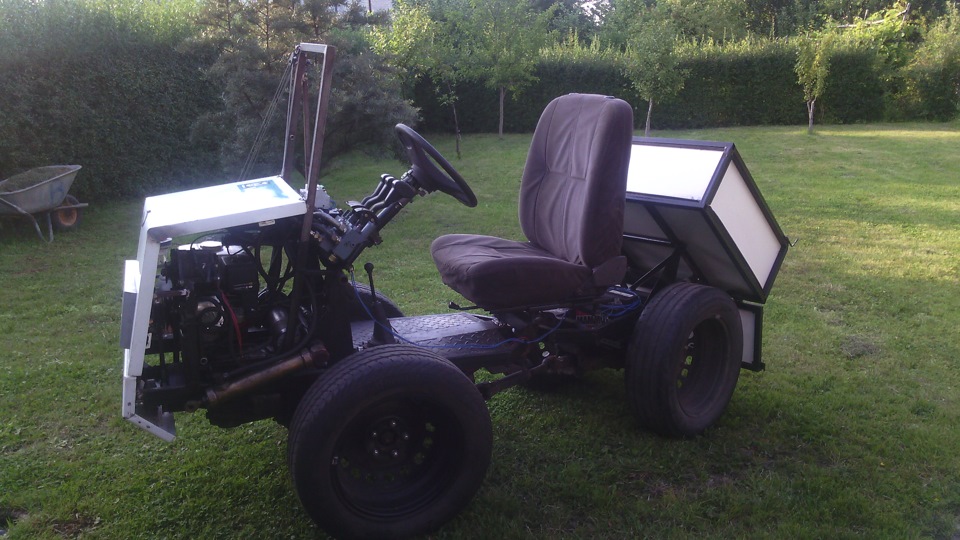

Самодельный понижающий редуктор Рама переломка. В задней части имеется небольшой кузовок. Трактор агрегатирует газонокосилку. В передней части трактора расположен ковш. Под сидением гидробак и электромотор. Ковш можно заменить на отвал для чистки снега. В задней части трактора установлен фаркоп. Стрела с ковшом. Насос НШ-10 в последующем был заменен на НШ-14 Так же автор приспособил электростартер от скутера, подобрал нужную по размеру шестерню и теперь трактор заводится с ключа. Так же имеется манипулятор-ножницы для подрезки высоких деревьев и кустарников. Двигатель в последствии был заменен на более мощный 16 л/с Подрезка деревьев. Извлечения ила из сточной канавы. Опоры. Кран) Экскаватор. Цепь от пробуксовывания по снегу. Вот такой многофункциональный мини трактор собрал самодельных дел мастер с сайта DRIVE2.RU

Минитрактор своими руками

Рано или поздно любого человека, живущего «на земле», посещает мысль о необходимости использовать в хозяйстве механического помощника. Вспахать или разровнять участок, выкорчевать пни, перевезти несколько мешков цемента, вырыть канаву и т.д. — дел невпроворот. Вот только цены на мотоблоки, мотокультиваторы, садовые минитракторы и снегоуборщики промышленного изготовления «кусаются», а каждый раз брать их в аренду — «жаба душит». Поэтому «кулибины» портала FORUMHOUSE предпочитают засучить рукава и сделать нужный агрегат или механизм самостоятельно. Именно о таком образце, способном дать фору фирменным собратьям, и пойдёт речь в данной статье.

  • Как сделать универсальный бортоповоротный минитрактор на гидроприводе.
  • Какие инструменты нужны для изготовления самодельного минитрактора.
  • Во сколько обходится строительство самодельного минитрактора.

Бортоповоротный малыш на гидроприводе

Тема пользователя портала с ником RoteRatte о том, как он сделал универсальную бортоповоротную гидравлическую платформу на колёсном ходу, зацепила многих. Ещё бы, «малыш» на фото ниже способен на многое.

Поднять и перевезти блоки ФБС весом в 200 и 500 кг.

Читать еще:  Тротуарная плитка: преимущества и самостоятельный монтаж

Снять на участке плодородный слой почвы.

Чистить зимой ковшом снег на дорогах в СНТ.

Причём, по мере изготовления различного навесного оборудования, спектр задач, которые сможет решить погрузчик-минитрактор, значительно расширится.

Примерно год назад я взялся за благоустройство своего участка. Дел предстояло сделать немало — выровнять участок, вытащить старые блоки ФБС, на которых стоял старый дом, выкорчевать пни и т.д. Думал заказать малогабаритный трактор, чтобы снять плодородный слой, но ценник за работу на двух площадках общей площадью около 250 кв. м мне зарядили в 30 тыс. руб. Причём «фирмачи» ещё и обещаниями 2 недели кормили. Поэтому подумал-подумал и сделал минитрактор, и управился потом с этой работой за 2 дня.

От идеи до воплощения минитрактора в металле у RoteRatte ушло около 7 месяцев. Залог успеха — тщательный расчет, планирование, а также максимальное использование готовых заводских узлов и деталей от автомобильной техники.

После разработки концепции аппарата, пользователь заказал и купил агрегаты, которые можно просто положить дома и не думать, что цены на них вырастут. Это двигатель («390-й» Champion с электростартером, мощностью 13 л.с.), гидравлика (гидронасосы, гидроцилиндры), приводы и колёса.

На «потом» оставили металлопрокат. Также RoteRatte продумал компоновку минитрактора так, чтобы свести к минимуму токарные работы.

Из основных инструментов RoteRatte использовал:

  • УШМ (углошлифовальную машинку);
  • бытовой сварочный инвертор;
  • простой сверлильный станок;
  • дрель;
  • молоток.

Основные технические характеристики минитрактора:

  • длина – 2050 мм;
  • ширина – 1100 мм;
  • высота – 1400 мм;
  • скорость – 3-4 км/ч;
  • масса – 400 кг.

Хотя пользователь рассчитывал различные параметры гидросистемы и приводов на специальных калькуляторах, «малыш» оказался сильнее, чем задумано. Например, минитрактор может легко поднять и тащить за собой бетонные фундаментные блоки весом в 200 кг.

Блок весом в полтонны «малыш» тащит с небольшой пробуксовкой, из-за гладких шин, посаженных на «газелевские» колёсные диски 16-го радиуса.

Также пользователь изготовил комплект навесного оборудования. Это два ковша.

Первый объёмом на 250 литров — для легких материалов, и второй объёмом 170 литров — для тяжелых, а также цепь с крюком и миниприцеп.

Интересен необычный способ «выкорчёвывания» из земли тяжёлых ФБС, который придумал пользователь. На фото ниже демонстрация «ноу-хау» RoteRatte с применением цепи и миниприцепа.

Погрузчик самодельный

Для существенного повышения эффективности погрузочно-разгрузочных работ, повсеместно используются специальные агрегаты — погрузчики. С их помощью можно автоматизировать процесс, сделать его менее трудоемким. При желании можно изготовить мини погрузчик своими руками, что позволит избежать затрат на приобретение устройства заводского производства.

Виды техники

Многие фермеры решают купить самодельный мини погрузчик, что позволяет существенно сэкономить, однако значительно дешевле сделать подобный агрегат самостоятельно. Самой распространенной моделью таких устройств представляется трактор Т-40 от МТЗ, который можно использовать в качестве образца при сооружении погрузчика.

Следует отметить, что самостоятельное изготовление этого приспособления целесообразно только в том случае, если у мастера имеется достаточное количество материала, а также инструментов. В противном случае, затраты на приобретение недостающих элементов могут существенно превысить выгоду от сборки изделия своими руками.

Существует несколько основных разновидностей подобных приспособлений. Среди них:

Поскольку каждый вариант имеет свои характерных особенности, их целесообразно изучить подробнее. Самым простым вариантом представляется задняя модификация погрузчика, которая применяется на таких моделях тракторной техники, как Т 25 и Т40. Несколько менее популярным вариантом представляется фронтальная версия, которая обладает более сложной конструкцией, однако более эффективна в работе.

Принцип работы мини-агрегата идентичен крупным аналогам, однако из-за скромных габаритов и ограниченной мощности минитрактора возникает потребность в тщательном планировании конструкции.

Читать еще:  Самодельный трактор из мотоблока

Принцип работы погрузчика

Планируя изучить чертежи погрузчика, необходимо предварительно ознакомиться с принципом его работы. Мини-погрузчики способны осуществлять манипуляции с внушительными объемами грузов. При этом в отличие от высокомощных моделей экскаваторов, они могут применяться в условиях ограниченного пространства.

Основным рабочим органом подобного агрегата представляется ковш, вилы или стрела. Управление им осуществляется с помощью гидравлического оборудования. Грузоподъемность самодельных изделий зависит от используемых комплектующих и конструкции устройства, может варьироваться от 1 до 5 тонн.

Самым распространенным вариантом погрузчика представляется ковшевые модели, которые отлично подходят для перемещения и загрузки сыпучих веществ. Благодаря высокой популярности такие устройства повсеместно применяются не только в строительной сфере, но и в сельском хозяйстве.

Самостоятельная сборка

Если планируется собрать погрузчик фронтальный самодельный либо его аналог на заднюю навеску, необходимо разработать чертеж или найти готовый вариант. После этого целесообразно убедиться в наличии всех деталей, предусмотренных конструкцией модели, а затем можно приступать непосредственно к сборке.

Необходимые инструменты

Для того чтобы самодельный мини погрузчик на гидроприводе обошелся дешевле покупного аналога, необходимо убедиться в наличии всех нужных инструментов и материалов. Мастеру потребуется сварочный аппарат, который будет использоваться для соединения ключевых узлов в конструкции.

Помимо стандартного набора инструментов, для сборки потребуется мощная дрель с набором сверл, УШМ, а также следующие элементы:

  • листовая сталь;
  • металлический профиль;
  • гидроцилиндры от аналогичной техники;
  • крепежные элементы.

Особое внимание следует уделить качеству и прочности материалов, поскольку от этого напрямую зависят эксплуатационные параметры, а также срок службы сооружаемого агрегата.

Порядок действий

Чтобы процесс изготовления прошел успешно, необходимо осуществлять сборку в соответствии с простой инструкцией. Сначала потребуется изготовить прямоугольную основу, для чего отлично подойдут трубы металлопрофиля. После необходимо придерживаться простейшего алгоритма действий:

  1. Сформировать по центру основы еще один прямоугольник из квадратных металлических труб.
  2. Смонтировать на него крупный гидроцилиндр.
  3. Сделать в верхней части рамы распорку и шарниры.
  4. Изготовить стрелу из металлопрофиля, закрепив в её конце гидроцилиндр.

Также потребуется сделать ковш, с помощью которого будет осуществляться загрузка/разгрузка. Для этой цели отлично подойдет листовой металл, который должен обладать высокой прочностью. Сначала необходимо вырезать участки прямоугольной формы, сварить их между собой, расположив последний под небольшим углом.

Передний гидроцилиндр, предусмотренный конструкцией, будет отвечать за поворот агрегата, в то время как задние используются для сгибания/разгибания рабочего органа. Планируя собрать прочный и надежный агрегат, следует помнить, что толщина металлических труб, используемых для изготовления основы устройства, должна быть не менее 7 мм, иначе велика вероятность поломки при интенсивном использовании.

Подобный самодельный погрузчик может быть успешно использован в связке с различными моделями мини-тракторов, а также их стандартных аналогов. При этом необходимо учитывать, что при избыточной длине манипулятора существенно возрастает вероятность перевеса. Решить проблему проще всего сокращением длины стрелы либо установкой противовеса.

Чертежи

Поскольку самостоятельное изготовление погрузчика представляется довольно сложной процедурой, настоятельно рекомендуется на всех этапах использовать чертежи выбранной модели, что позволит избежать ошибок. Они содержат подробную информацию о составных элементах, конструкции погрузчика, а также другие полезные сведения.

Заключение

Погрузчик представляется незаменимым приспособлением при необходимости выполнения внушительных объемов работ, связанных с разгрузкой или загрузкой сырья. Он может быть изготовлен мастером самостоятельно, что позволяет существенно сократить затраты, однако требует наличия необходимых навыков и материалов.

Фронтальный погрузчик на трактор своими руками

Погрузчик не только позволяет загружать технику, инвентарь и мусор, но также способен разравнивать землю на грядках. Аналогичная техника, представленная на рынке, имеет высокую цену. При наличии соответствующих инструментов и материалов можно сделать небольшой фронтальный погрузчик своими руками, он станет хорошим помощником людям, которые привыкли работать на дачном участке или имеют свои фермерские хозяйства.

Читать еще:  Реставрация старого плафона

Необходимые материалы и инструменты

Прежде чем изготовить самодельный фронтальный погрузчик, подготавливают чертеж, в котором прорисовывают все детали. На основе чертежа подготавливают следующие материалы и инструменты:

  • металлические профили и стальные листы (для ковша);
  • шарнирные соединения в форме цилиндра, их подбирают в соответствии с чертежом и планируемой нагрузкой;
  • 3 цилиндра;
  • мощный сварочный аппарат;
  • газовый резак или болгарку;
  • молоток, плоскогубцы и различные мелкие инструменты;
  • шайбы и болты.

Ковш можно приобрести в магазине или изготовить из металлических листов. Размер листов подбирают в зависимости от габаритов будущей конструкции. Лист можно согнуть в форме ковша или разрезать с помощью сварочного аппарата. Цилиндры для самодельного фронтального погрузчика снимают с гидравлической системы старой техники. Самая большая деталь будет регулировать подъем стрелы, а остальные цилиндры — наклон ковша.

Процесс конструирования

Если нет опыта и технических навыков в сборке различных устройств, то работу будет сделать сложно и на это понадобится много времени.

Но если придерживаться плана, соблюдать размеры, указанные в чертеже, и правильно работать со сваркой, техника получится качественной.

Сборку погрузчика делают поэтапно: вначале создают основу, затем стрелу и ковш. Изготовление частей и процесс сборки:

  1. Основа. Для формирования основы самодельного фронтального погрузчика используют стальные уголки или трубы квадратной формы. Основа должна быть прочной и иметь форму прямоугольника. Ее монтируют на навес нижней стороной таким образом, чтобы ее край немного выступал вперед. Гидроцилиндр будет крепиться в центре рамы. Под него монтируют дополнительный треугольник, сделанный из труб. Распорку и шарнирные соединения под стрелу располагают вверху основы.
  2. Стрела. Стрелу собирают из металлических профилей. Их угол должен соответствовать 30°. Концы рамы и гидроцилиндра монтируют вверху конструкции. В центральной точке стрелы устанавливают цилиндрический шарнир, если собирают мини-погрузчик. К шарниру крепят подвижные отрезки, которые соединены цилиндрами и перекладинами. Иногда для изготовления стрелы используют крупный швеллер, но более надежная конструкция получается на основе двух контуров.
  3. Ковш. Изделие собирают из одного большого стального листа или нескольких маленьких. Для этого вырезают прямоугольные заготовки и сваривают их вместе таким образом, чтобы передняя часть располагалась под небольшим углом. Длина стрелы должна быть длиннее погрузчика максимум на 2 м, иначе он может перевернуться. Чтобы самоделка не перевернулась во время работы, эту деталь оснащают грузилом.
  4. Процесс сборки. Стальные платформы, которые создают опору для инструмента, монтируют на передней части трактора под навеской. Предварительно в них делают пазы под монтаж тяги. Из стальных профилей изготавливают стрелу. Для этого отрезки профилей соединяют под углом в 30°, получается 2 контура. Чтобы самоделка получилась прочной, контуры фиксируют стальными скобами. Их устанавливают в центре изделия и по краям.

При изготовлении погрузчика на трактор своими руками нужно сделать в верхней части выступ. Для этого с одной стороны контура устанавливают вертикальную опору и приваривают ее сварочным аппаратом. Одну сторону распорки подсоединяют к выступу, вторую — к уголку, который находится в центре стрелы.

С тыльной стороны ковша проделывают проушины. Стрела крепится к нижней проушине. Гидроцилиндры закрепляют с двух сторон: одной стороной к уголку, второй — к верхней проушине ковша. Гидроцилиндры больших размеров из центрального участка переводят на опору, расположенную по вертикали. Гидроцилиндры, расположенные в передней части конструкции, отвечают за поворот рабочей части ковша, а задние позволяют стреле сгибаться и разгибаться. Конструкцию надежно прикрепляют к навеске трактора.
